Pedal de Acelerador Automotivo

O pino sólido funcionava como um eixo sobre o qual o pedal girava. O objetivo era reduzir a quantidade e os custos dos componentes, e simplificar a montagem. A solução teria de satisfazer os critérios de fixação especificados pelo usuário final.

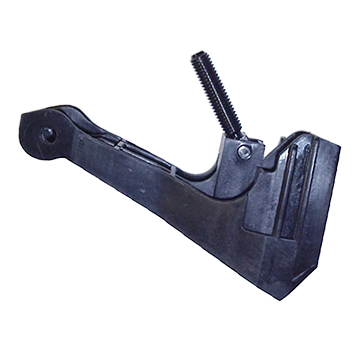

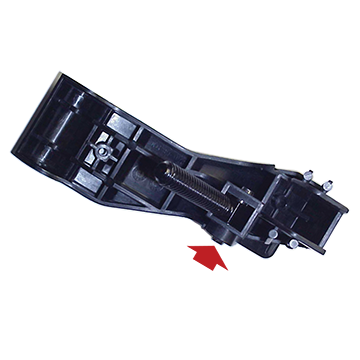

A unidade consistia em uma estrutura plástica e um parafuso de avanço cromado. O parafuso de avanço e o componente plástico precisavam girar livremente quando o pedal era pressionado. Uma avaliação da unidade mostrou que um pino poderia ser fixado em um dos componentes, permitindo que ele girasse livremente no interior do outro. Entre os dois componentes, o parafuso de avanço fabricado em aço ofereceu mais resistência material, bem como o maior comprimento de fixação para a retenção do pino.

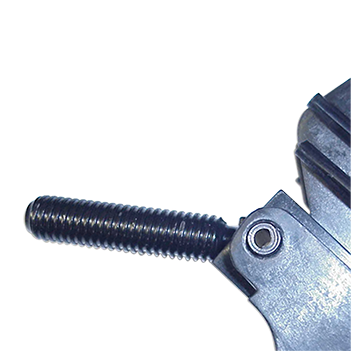

Como solução mais rentável, foi determinado o uso de um Pino Espiral para cargas padrão, fixado no interior do parafuso de avanço, e posicionado livremente para girar no interior da estrutura plástica. O fabricante foi capaz de manter o tamanho do furo no parafuso de avanço, exigindo apenas uma mudança simples no pino guia do molde para proporcionar uma folga na estrutura plástica.

Os Pinos Espirais são projetados com um diâmetro de pré-instalação maior do que o furo recomendado. O diâmetro é comprimido à medida que o Pino Elástico Espiral é inserido. Uma vez instalado, ele permanece fixo em virtude da força radial aplicada de forma constante contra a parede do furo à medida que o pino tenta recuperar seu diâmetro de pré-instalação. A força de fixação pode ser extremamente alta, dependendo principalmente do tamanho do furo, material receptor, e da “função” do pino. O pino de carga padrão oferecieu o equilíbrio ideal de força e flexibilidade, excedendo todos os requisitos de desempenho para essa aplicação.

O Pino Espiral alcançou o principal objetivo de reduzir custos e simplificar a montagem, eliminando a onerosa combinação de um Pino Sólido usinado e uma Arruela de Pressão. O produto recomendado figurava entre as linhas padrão da SPIROL, que, por conseguinte, ofereceu uma solução de baixo custo, capaz de ser fornecida rapidamente para testes e avaliações.

Suporte Complementar de Engenharia de Aplicação: O time de Engenharia SPIROL irá revisar os requisitos de desempenho de sua aplicação e trabalhar junto com sua equipe de desenvolvimento para recomendar a melhor solução de montagem com menor custo de manufatura.
