Vantagens dos Pinos Elásticos Padrão SPIROL aos Pinos Elásticos Padrão ISO 8752

A SPIROL oferece dois tipos de Pinos Elásticos: Pinos Elásticos SPIROL e Pinos Elásticos ISO 8752. Os Pinos Elásticos Padrão SPIROL possuem vantagens significativas em comparação com os Pinos Elásticos ISO 8752, os quais foram originalmente projetados para atuarem como Buchas de Alinhamento. As Buchas de Alinhamento são usadas tanto sozinhas em furos onde não há nenhum tipo de carga aplicada ou em conjunto com parafusos, onde os parafusos são responsáveis por resistir as cargas de cisalhamento. Por outro lado, os Pinos Elásticos Padrão SPIROL foram desenvolvidos para desempenharem as funções de fixação de articulação, alinhamento, retenção, conexão de eixo/pinhão ou como pino de fim de curso, sem a necessidade de um elemento de fixação adicional. Embora ambos os pinos elásticos – o Padrão SPIROL e o ISO 8752 – sejam eficientes em uma montagem, os Pinos Elásticos Padrão SPIROL são mais fáceis de instalar, seu design oferece vantagens que influenciam tanto no encaixe como em sua função propriamente dita.

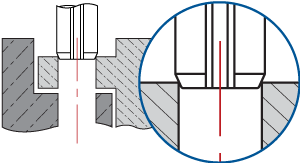

Os Pinos Elásticos Padrão SPIROL especificam um diâmetro máximo de chanfro para facilitar o processo de instalação e resolver problemas comuns enfrentados na instalação dos Pinos Elásticos ISO 8752.  Por exemplo, um Pino Elástico Padrão SPIROL de Ø6 mm possui um diâmetro máximo de chanfro de Ø5,8 mm, o que deixa 0,01 mm de folga em cada lado para facilitar a instalação no furo.

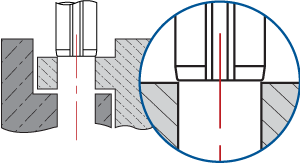

O pino ISO 8752, por sua vez, exige que o diâmetro máximo do chanfro seja apenas “menor” do que o diâmetro nominal do pino, o que frequentemente causa problemas na instalação. Em outras palavras, o chanfro de um Pino Elástico ISO 8752 de Ø6 mm precisa ser apenas menor do Os Pinos Elásticos Padrão SPIROL assentam mais profundamente no furo para facilitar a instalação que Ø6 mm.  Ou seja, um valor ø5,99 mm, por exemplo, seria aceitável, o que deixaria apenas 0,005 mm de folga em cada lado para instalação no furo.

Os Pinos Elásticos ISO 8752 são propensos ao intertravamento. Isso ocorre porque a largura de sua fenda é maior do que a espessura da parede em que é formado. O intertravamento causa problemas de alimentação com muita frequência e resultando em parada de produção.  O intertravamento também pode ocorrer durante o processo de revestimento dos Pinos Elásticos ISO 8752, resultando até mesmo em um intertravamento permanente.  Caso eles se soltem durante ou após o revestimento, haverão partes do pino que terão pouca ou nenhuma cobertura.

Por outro lado, a largura máxima da fenda dos Pinos Elásticos Padrão SPIROL é menor do que a espessura da parede em que ele é formado, assim, o intertravamento nunca ocorre. Desse modo, os Pinos Elásticos Padrão SPIROL podem ser alimentados e instalados automaticamente sem risco de parada devido ao intertravamento. Além disso, podem ser revestidos sem risco de f icarem com cobertura incompleta.
