As vantagens dos Limitadores de Compressão com fenda CL220

por Peter Grant, Especialista em Componentes Tubulares

Na década de 1940, o fundador da SPIROL, Herman Koehl, inventou o Pino Elástico Espiral para atender a uma necessidade da indústria da aviação que não era atendida por nenhum outro elemento di fixação. Ao longo dos anos, essa inovação permaneceu como um dos princípios produtos da SPIROL, e novas linhas de produtos foram continuamente desenvolvidas para atender às necessidades de um cenário de fabricação em constante evolução. Um exemplo disso é a grande utilização de plásticos em praticamente todas as indústrias. A partir da década de 1990, à medida que cada vez mais produtos de metal estavam sendo convertidos em plástico para reduzir o peso e diminuir os custos, os fabricantes necessitavam de um método para proteger os componentes plásticos das cargas compressivas resultantes do aperto dos parafusos. Foi por essa razão que a SPIROL criou a primeira linha padrão de Limitadores de Compressão para a indústria. Essencialmente, os Limitadores de Compressão fornecem um “reforço” uma “alma de metal” dentro da montage de plástico nas áreas de alto estresse onde os componentes se encaixam e são aparafusados. Os Limitadores de Compressão da SPIROL são projetados para permitir que um parafuso seja apertado com o torque de aperto recomendado e garanta que a união permaneça intacta e firme ao longo da vida da montagem.

A SPIROL oferece uma variedade de Limitadores de Compressão, tanto para instalação sobreinjetado como pós injeção, podendo ser o componente conformado a frio ou usinado, e também podendo ser circular com fenda ou sem fenda ou oval, para atender a requisitos técnicos e comerciais específicos. A mais recente série a ser introduzida na ampla oferta de produtos da SPIROL é a Série CL220 de Limitadores de Compressão.

Projetado com uma fenda extra, diâmetro flexível e chanfro de entrada em ambas as extremidades, o Limitador de Compressão da série CL220 foi desenhado para ser instalado simplesmente sendo pressionado no furo da peça de plástico após o processo de moldagem. Em comparação com outros Limitadores de Compressão, existem características distintas do Limitador de Compressão CL220 que proporcionam benefícios substanciais:

O diâmetro flexível se adapta a amplas tolerâncias de furo, e a folga extra é projetada de forma que os componentes não se enrosquem entre si quando em estado estado livre, permitindo o processo a alimentação em processo de instalação automático sem problemas.
O Limitador de Compressão da série CL220 foi projetada para oferecer um grande diâmetrointerno após a instalado para compensar o desalinhamento entre furos. Uma vez instalado, o CL220 proporciona uma folga de 1mm em relação ao diâmetro do parafuso (Figura 1). Isso permite que o parafuso se mova no interior do diâmetro interno do Limitador de Compressão para se alinhar com precisão ao furo em que será aparafusado quando houver um desalinhamento.
O Limitador de Compressão da série CL220 é revestido com o ArmorGalv^®, um revestimento de difusão térmica de liga de zinco com dois selantes que oferece mais de 1000 horas de proteção a corrosão vermelha em testes de salt spray. Esse nível de resistência à corrosão proporciona um grande benefício na maioria das aplicações, principalmente em aplicações extremas, como agrícola, automotiva, estrutural, etc. O ArmorGalv^®também é um dos revestimentos mais ecologicamente corretos da indústria.

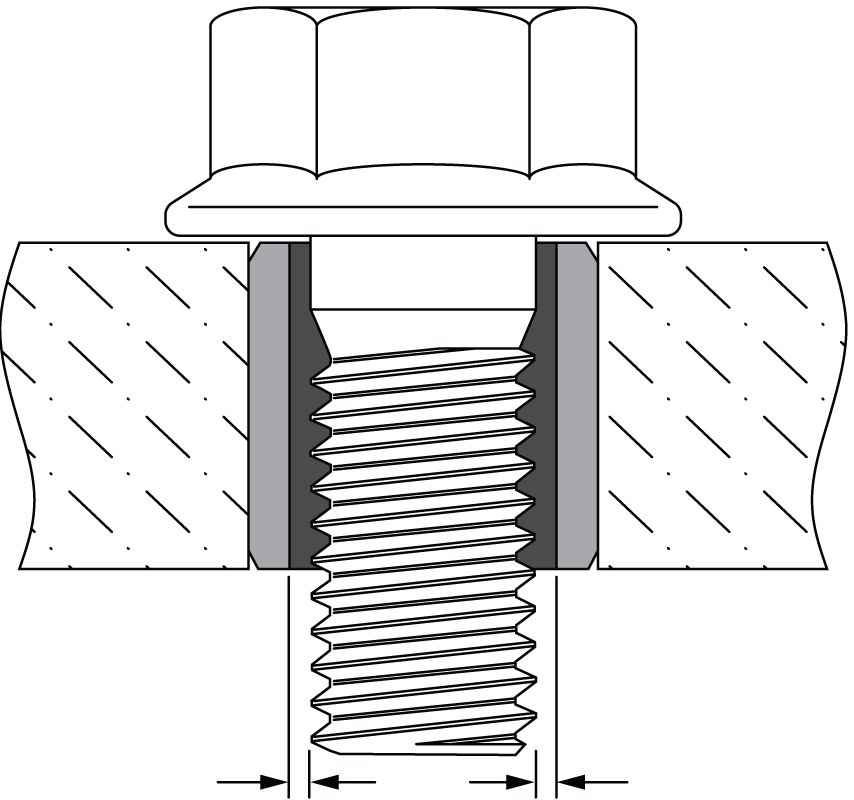

Figura 1
Folga mínima de 1mm em relação ao diâmetro do parafuso

Existem vantagens comerciais na série de Limitadores de Compressão CL220 também. Os Limitadores de Compressão CL220 de tamanho padrão são mantidos em estoque. Comprimentos intermediários, mais longos ou mais curtos podem ser produzidos rapidamente, e o design padronizado garante um produto confiável e de alta qualidade.

A linha padrão de Limitadores de Compressão CL220 acomoda parafusos M4, M5, M6, M8, M10 e M12 com classificação de parafuso ‘Classe 8.8’ ou ‘Grau 5’ e está disponível em comprimentos entre 4mm e 50mm.

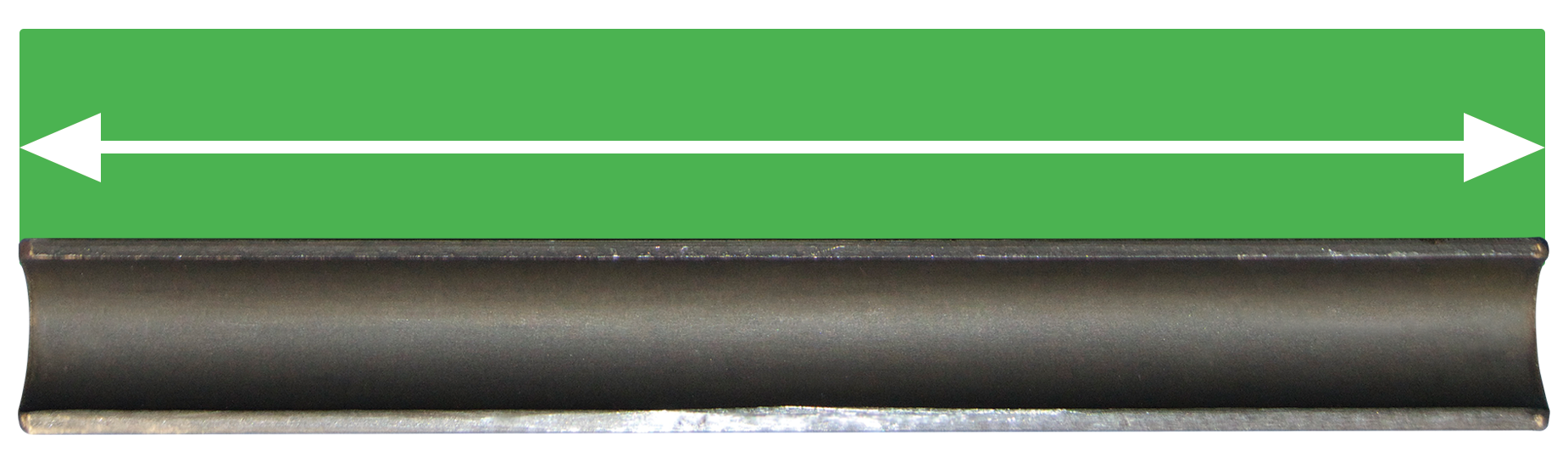

Figura 2
Revestimento ArmorGalv^® - revestimento completo do diâmetro interno

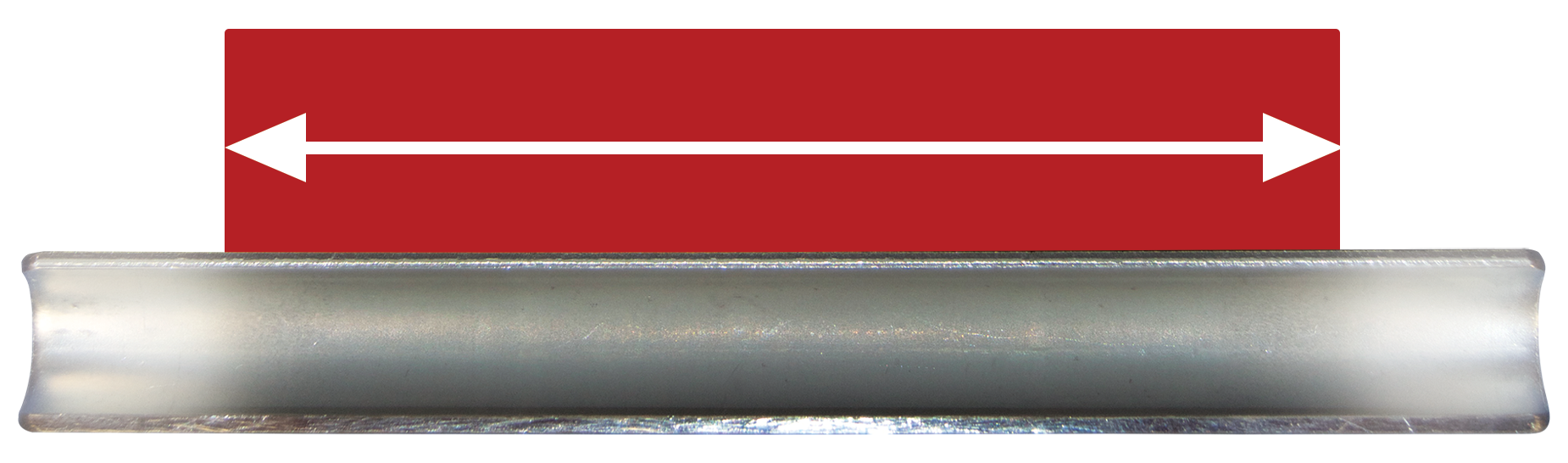

Figura 3
Galvanização a zinco - revestimento incompleto do diâmetro interno
