Técnicas de Medição para a Inspeção de Pinos Espirais Série 550 para Estojos Cosméticos

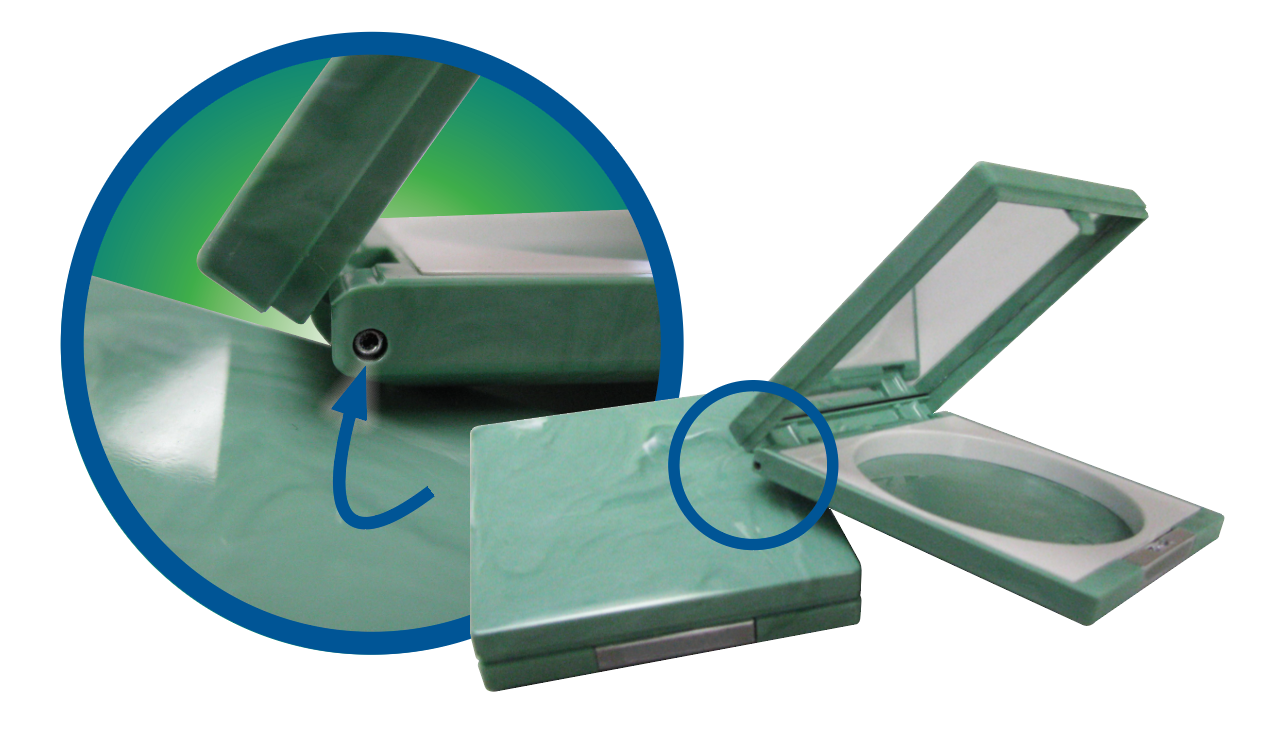

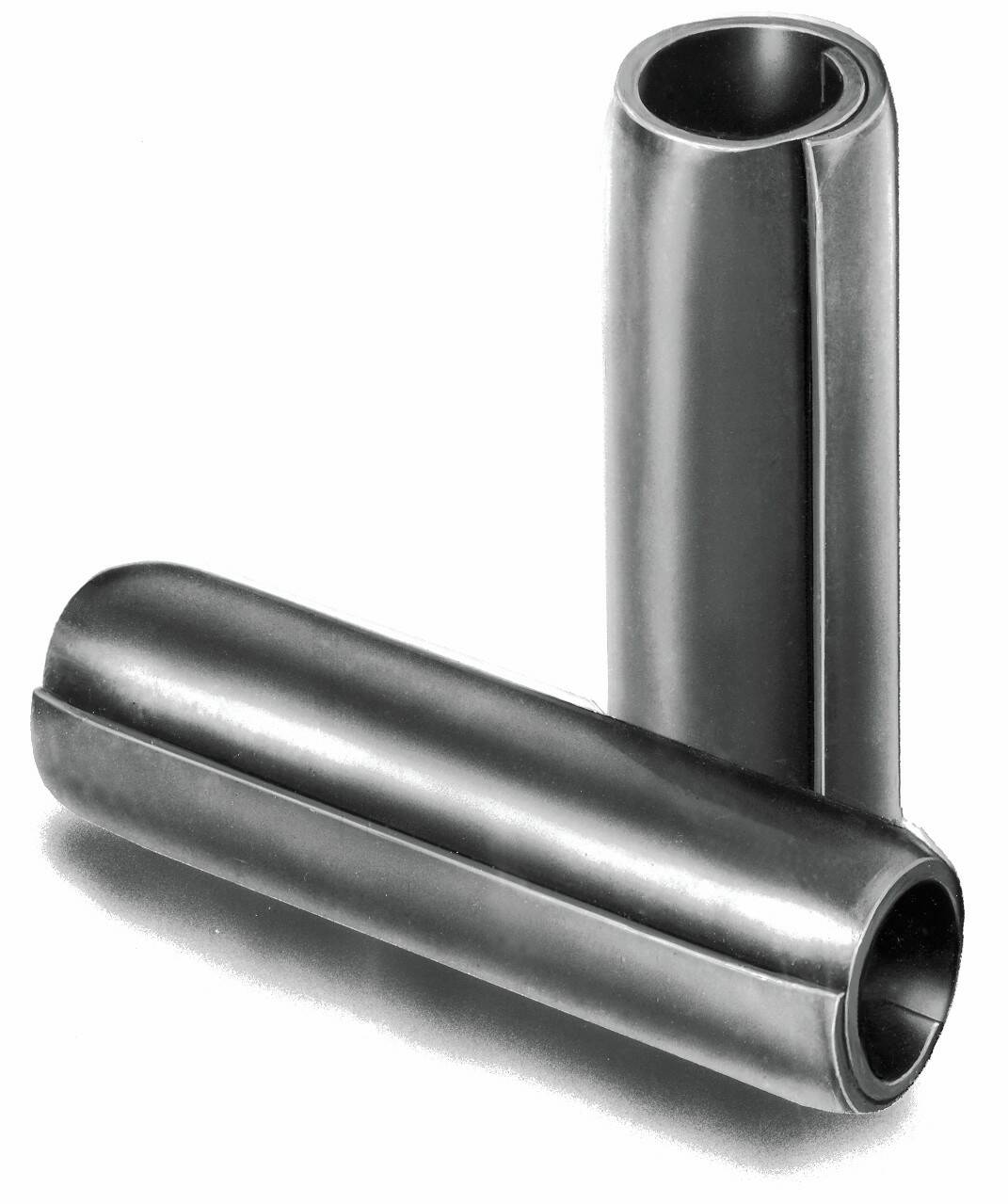

Os Pinos Espirais Série 550 para Estojos Cosméticos da SPIROL® foram especificamente desenvolvidos para o uso em dobradiças de estojos cosméticos. A junção desse Pino Espiral para cargas extremamente leves é "dobrada" ou enrolada para garantir que o pino permaneça cilíndrico. Além disso, a junção é preparada com uma margem chanfrada para suavizar a transição para a área em forma de 'vírgula' (consulte a figura 1). Uma característica importante dos Pinos Elásticos é que seu diâmetro na junção é igual ou menor que o diâmetro adjacente à junção.  Isso evita que a borda do material entre em contato com o diâmetro interno do furo, prevenindo desbastes durante a inserção. Uma vez instalada, a estrutura em espiral de 1½ voltas exerce a quantidade ideal de força radial contra a superfície do furo para manter-se autofixada, bem como para resistir ao torque de rotação desejado, sem danificar o material plástico. Considerando-se que o pino é uma mola funcional, ele absorve os impactos e vibrações, isolando o plástico de uma tensão excessiva capaz de romper o furo. O resultado é um excelente desempenho e a preservação da função da montagem ao longo de sua vida útil. Esses fatores combinados tornam os Pinos Espirais Série 550 fabricados pela SPIROL® a opção ideal para uso em estojos cosméticos.

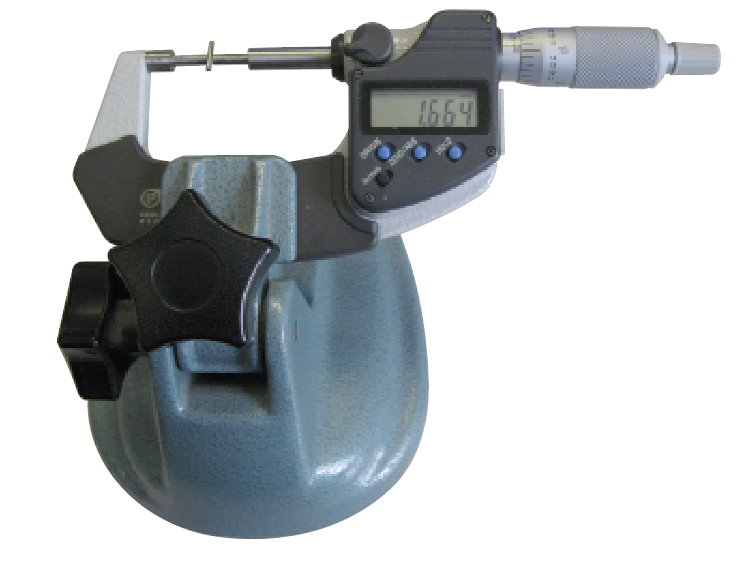

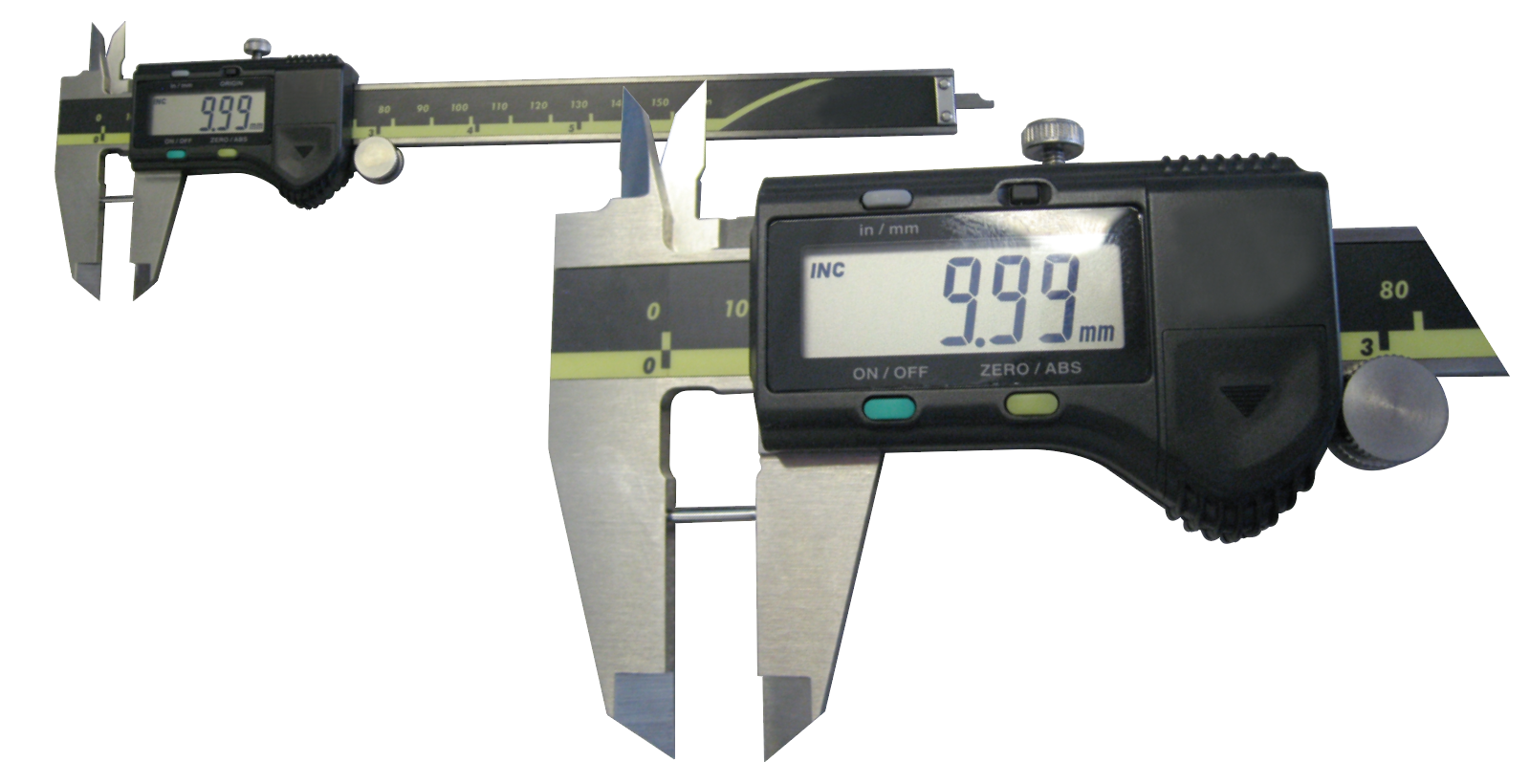

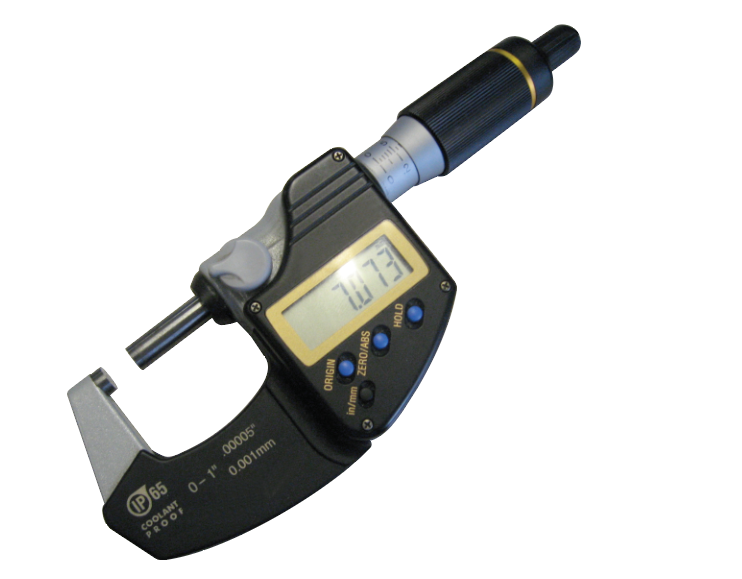

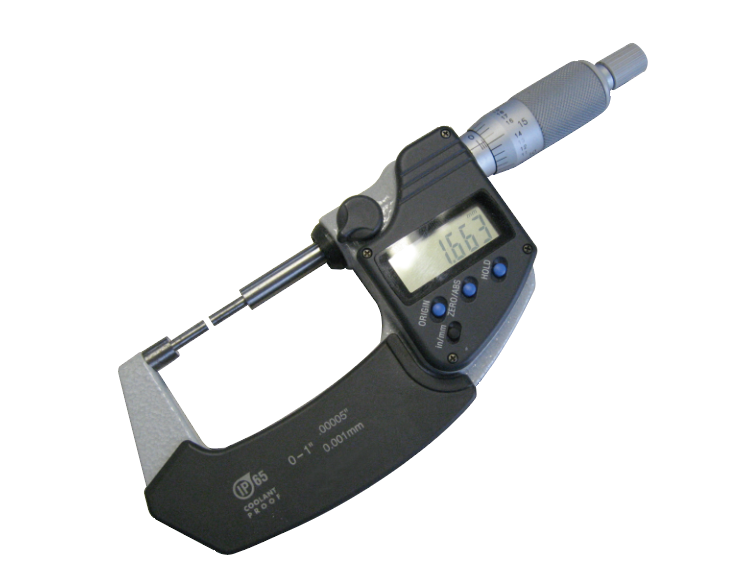

O uso de um suporte para o micrômetro (Fig. 5) facilita a atuação do inspetor durante o posicionamento correto do pino entre os batentes e garante que não haverá pressão excessiva durante a medição. Segure o pino entre o polegar e o indicador na posição correta e reduza o giro do fuso do micrômetro sutilmente até que os batentes entrem em contato com o pino.

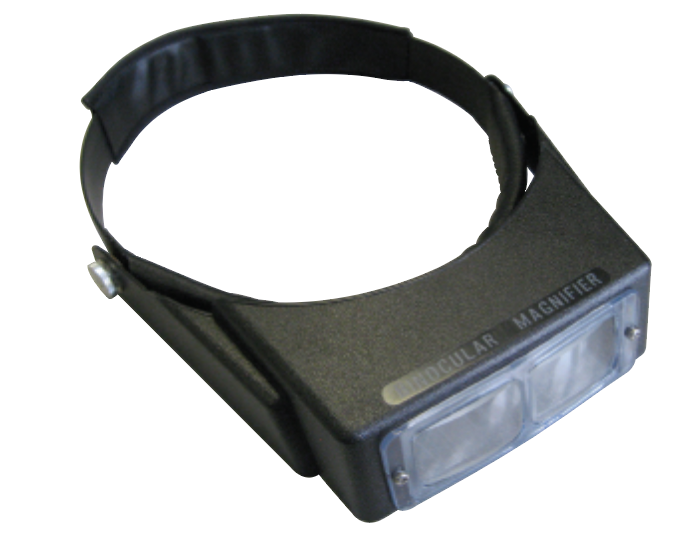

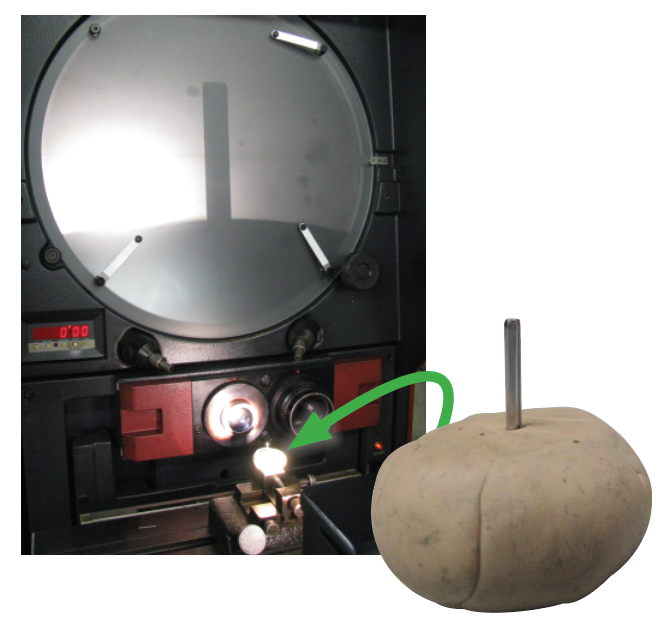

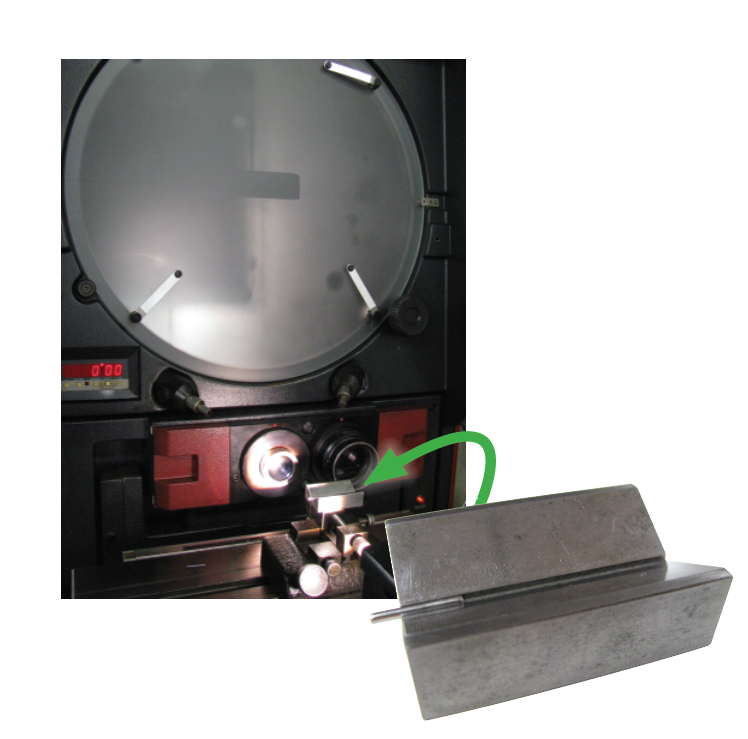

Recomendamos extrema cautela durante a inspeção devido à extrema flexibilidade do pino. Ao contrário de quando se medem os componentes mais rígidos, o contato com o pino deve ser determinado visualmente com o visor ótico (ou outro tipo de lupa) e através da sensação inicial do pino entre o polegar e o indicador, e não a sensação do fuso do micrômetro comprimindo o pino. Se for possível observar o micrômetro "comprimindo" o pino depois do contato inicial, é porque o mecanismo foi comprimido demasiadamente e a leitura não será válida.

O uso de Pinos Espirais para Estojos Cosméticos, Série 550, simplifica o projeto, pois elimina a necessidade de furos com desalinhamento interno e externo com o objetivo de proporcionar atrito. O controle do desalinhamento intencional durante a produção é extremamente complexo, pois ele atua induzindo tensão na área da dobradiça e causando rupturas e a queda do pino. Abaixo estão alguma orientações que devem ser seguidas para o desenvolvimento adequado de estojos para cosméticos

Em uma situação ideal, todos os furos na tampa e na base devem ter as mesmas dimensões de diâmetro.

• Se não for possível criar furos idênticos na tampa e na base, a tolerância pode ser dividida entre os furos interno e externo, como segue:
  • Furos externos = Metade inferior da tolerância
  • Furos internos = Metade superior da tolerância
  • O Desalinhamento não deve exceder 0,05 mm.
• 60% ou mais do comprimento do pino deve ser fixado no furo interno.
• A superfície mínima de suporte em ambos os furos deve ser pelo menos três vezes o diâmetro do pino.
• O furo interno deve ser pelo menos 0,38 mm mais profundo que a extremidade do pino fixado para evitar rupturas durante a instalação.
• O diâmetro mínimo da parede dos furos deve ser de duas a três vezes o diâmetro do pino para garantir uma parede de espessura adequada.
