PolskaProjeto Inteligente de Linha de Junção Torna o Pino Espiral Perfeito para Articulações
Por Michael J. Pasko, Engenheiro de Aplicação
Baixe este Artigo TécnicoPinos Espirais são fabricados com uma linha de junção que é muito mais eficiente para articulações que a lacuna ou o espaço presente nos Pinos Elásticos com Fenda. (ver Figura 1 e Figura 2).
A linha de junção é inerente aos Pinos Espirais, visto que eles são laminados com mais de uma camada de material. O tipo de aplicação do Pino Espiral irá afetar a espessura do material e o número de camadas, mas todos os Pinos Espirais terão uma linha de junção.
Alguns supõem que a linha de junção de um Pino Espiral é elevada acima da superfície do pino. Esse não é o caso. A linha de junção de um Pino Espiral é, na verdade, “embutida” ou “enrolada” para garantir que o pino permaneça redondo. Além disso, a linha de junção é preparada com uma extremidade chanfrada para suavizar a transição para a área em formato de “vírgula” (ver Figura 3). Na verdade, uma importante característica de um Pino Espiral enrolado corretamente é que o diâmetro do pino na linha de junção é igual ou menor que o diâmetro adjacente à linha. Isso impede que a extremidade do material entre em contato com a superfície interna do furo, evitando danificá-lo no momento da inserção.
A fotografia abaixo, referente ao conjunto do trinco plástico da janela traseira de um SUV, mostra o formato básico do Pino Espiral quando instalado em uma aplicação. O pino se adapta ao orifício no qual está instalado e a área em “vírgula” é visível como um pequeno espaço entre o pino e a lacuna adjacente à linha de junção.
Figura 1
À esquerda, Pinos Elásticos com ranhura têm formato em “C”. À direita, Pinos Espirais têm 2 ¼ camadas de material laminado.
Figura 2
A lacuna do Pino Elástico com ranhura é fechada quando ele é instalado em um furo.
Figura 3
A linha de junção dos Pinos Espirais é preparada com uma extremidade chanfrada para suavizar a transição para a área em “vírgula”. (A). Esse recurso do projeto garante que não hajam “pontos salientes” na linha de junção. (B).

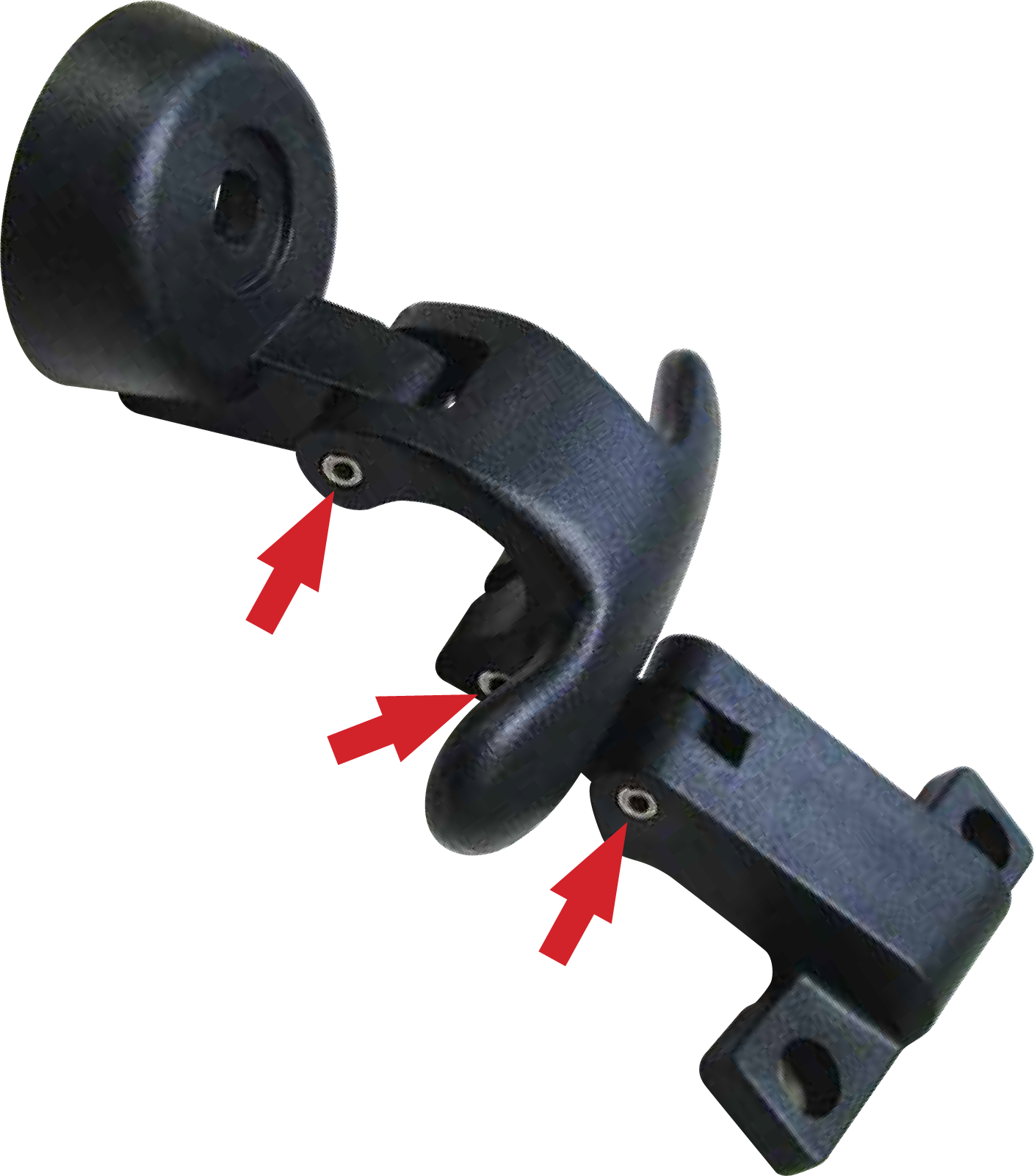

Figure 4
This SUV Window Latch Assembly Utilizes Three Coiled Pins as Hinges.

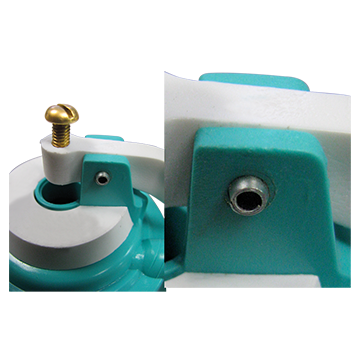

Figura 5
Pinos Espirais costumam ser usados como pinos de articulações em produtos de consumo duráveis, conforme demonstrado nesse conjunto de bóia f lutuante de vaso sanitário.
Uma grande porcentagem de Pinos Espirais é usada em articulações, e a configuração exclusiva da linha de junção é essencial para seu funcionamento correto. Assim, quando utilizada em furos redondos, a linha de junção não deve ter impacto nenhum sobre o desempenho.
A linha de junção “embutida” do Pino Espiral permitirá uma rotação suave, e sem interferência dos componentes das articulações na maioria das montagens. Geralmente, as situações em que a linha de junção se torna problemática são resultados de métodos de instalação ruins ou execução inadequada. Se uma força de compressão excessiva for aplicada a uma parte do pino e não a outra, pode haver deformação da linha de junção. Isso casualmente acontece quando montagens são projetadas de forma que não apoiem o pino da maneira adequada. De forma semelhante, os pinos podem ser danificados durante a instalação e isso também pode causar deformações na linha de junção. Entre as causas típicas estão técnica de instalação, equipamento, condição do furo ou material do pino e funções inadequados. Projetistas também têm tentado utilizar Pinos Espirais e Pinos Elásticos com ranhura em montagens nas quais um “gatilho” ou alavanca deva correr axialmente sobre a superfície do pino conforme ele gira. A geometria desses componentes pode fazer com que eles se prendam ou “pendurem” na linha de junção.
A equipe de Engenharia de Aplicação da SPIROL avaliará todas as montagens para determinar o tipo de pino que melhor atenderá aos requisitos específicos da dobradiça.
