Os Benefícios dos Pinos Elásticos Espirais de Carga Leve

O Pino Espiral está disponível em três cargas – Leve, Padrão e Pesada – para que os projetistas tenham a opção de escolher o equilíbrio ideal entre resistência, flexibilidade e diâmetro do pino para sua aplicação específica. Todas as três cargas têm o mesmo formato de espiral de 2 ¼ voltas, com a principal diferença entre elas sendo a espessura da matéria-prima – e, consequentemente, sua flexibilidade e resistência.

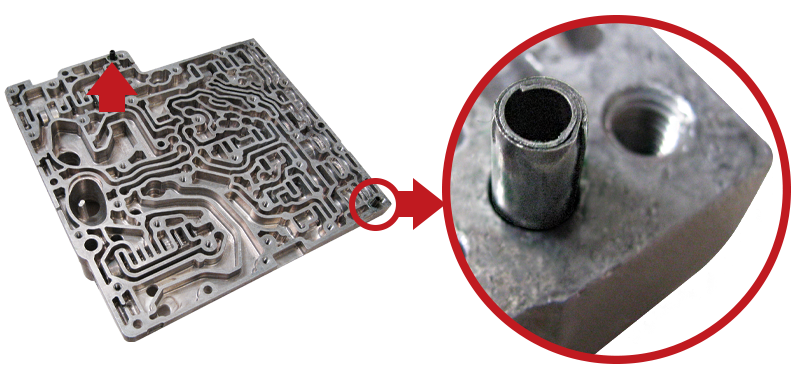

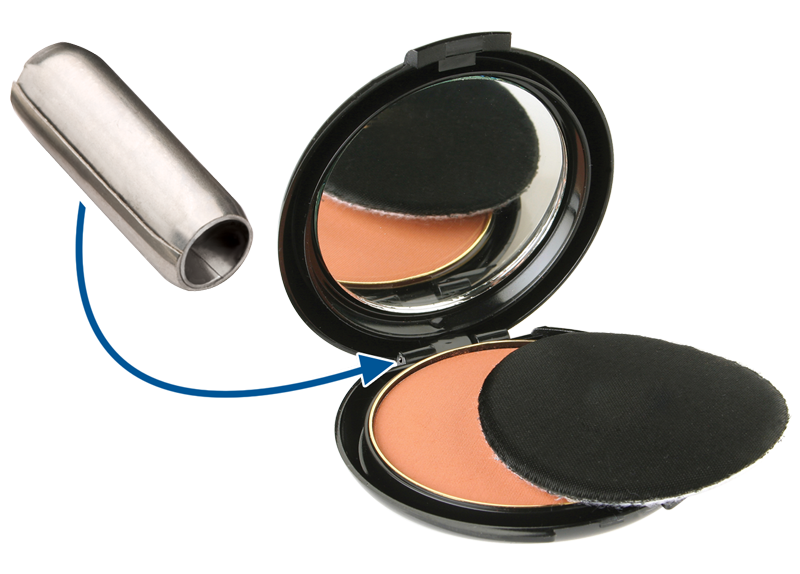

Normalmente, a “Carga” ideal é determinada pelo material da aplicação e sua resistência/dureza, tanto como pelos requisitos funcionais do pino dentro da montagem. A Carga Leve é recomendada para plásticos, metais leves (como Zamac e aluminio fundido) e materiais frágeis, como cerâmicas. A Carga Padrão é recomendada para metais estruturais (como aços não tratados termicamente e ferro fundido) e metais não ferrosos (como bronze e alumínio), enquanto a Carga Pesada é reservada para aços endurecidos ou aplicações com choques e vibrações severos. O tipo de material de acoplamento, no entanto, limita apenas o uso das cargas pesadas, com o objetivo de projetar um pino que seja forte o suficiente para suportar a carga aplicada, mas flexível o suficiente para isolar e proteger a aplicação. Um pino muito rígido para a aplicação não teria flexibilidade suficiente e portanto, poderia danificar o furo e potencialmente resultar em uma montagem com falha. Por outro lado, os Pinos Espirais para Carga Leve podem ser usados em todos os tipos de material. Isso torna a Carga Leve extremamente versátil, especialmente quando usada em aplicações de alinhamento onde não háveria uma carga aplicada sobre o pino.

A Carga Leve apresenta a opção mais flexível das três cargas, mas ainda tem resistência suficiente para a maioria das aplicações. Na verdade, o nome Carga Leve não faz jus à sua resistência real.

A Tabela 1 fornece uma comparação entre Pinos Espirais de Carga Leve de Aço de Alto Carbono e Pinos Sólidos de Aço de Baixo Carbono, de acordo com a ASME B18.8.9M.

A seleção de um Pino Elástico Espiral de Carga Leve para uma aplicação pode trazer vários benefícios para a montagem, tanto funcional quanto comercialmente.

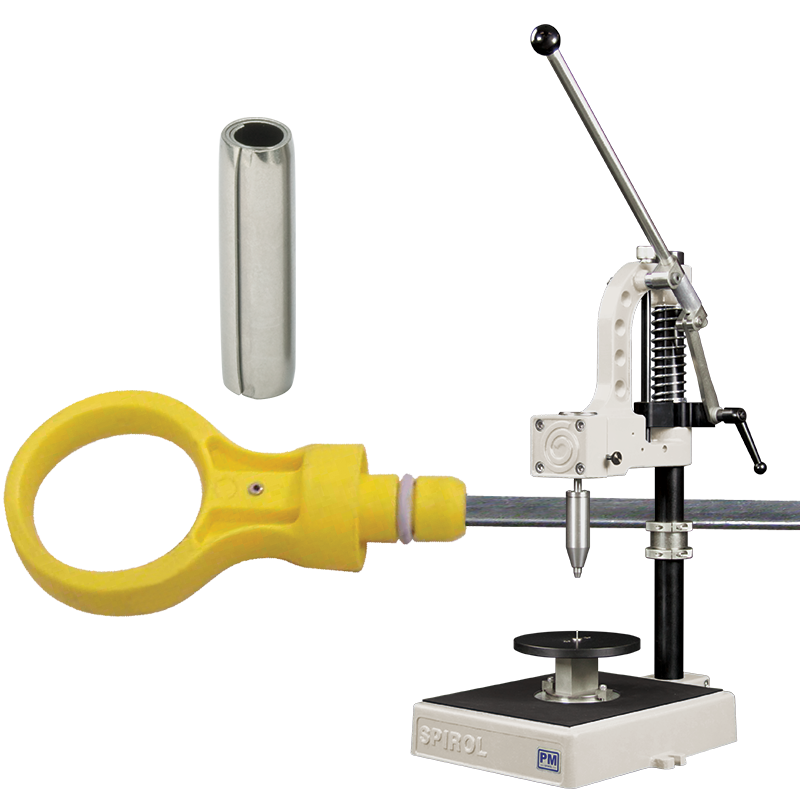

A vantagem mais notável de um Pino de Carga Leve é sua menor Força de Inserção devido à maior flexibilidade. A Força de Inserção de um Pino Espiral de Carga Leve é 50% menor do que a de um Pino Espiral de Carga Padrão e 75% menor do que a de um Pino Espiral de Carga Pesada e um Pino Elástico. Além disso, a Carga Leve também tem o melhor equilíbrio entre Resistência ao Cisalhamento e Força de Inserção, o que significa que, nos casos em que não há limitações quanto ao diâmetro do pino, será sempre mais fácil instalar um Pino Espiral de Carga Leve de diâmetro maior do que um Pino Espiral de Carga Padrão ou de Carga Pesada de diâmetro menor com Resistência ao Cisalhamento equivalente. A instalação manual de Pinos de Carga Leve será mais simples e fácil para os operadores na linha de montagem, melhorando a ergonomia e a segurança.

Os Pinos Elásticos Espirais de Carga Leve são compostos por menos matéria-prima (conforme descrito anteriormente), resultando em um preço mais baixo em comparação com outras cargas. Porém o que é mais beneficiário, são as economias potenciais no custo total de montagem. Dada a menor Força de Inserção dos Pinos Elásticos Espirais de Carga Leve, os equipamentos de instalação não precisam ser tão potentes, o que permite reduzir o custo com investimento em automação. Na verdade, quando você compara um Pino Elástico Espiral de Carga Leve com um Pino Sólido e considerando as reduções de custo em relação ao material, equipamento de instalação e fabricação para criar o diâmetro de furo necessário no material hospedeiro, o Pino Elástico Espiral de Carga Leve tem o menor custo de montagem!
