Como Remover Pinos Elásticos Espirais

por Christie Jones, Diretora de Marketing, Vice-Presidente

Ao contrário dos pinos sólidos que danificam imediatamente o orifício após a instalação, os Pinos Elásticos Espirais são fixadores que podem ser removidos sem causar danos aos componentes receptores, se feito da forma correta. No entanto, o nível de dificuldade para a remoção do pino varia significativamente de acordo com o tipo de furo. Pinos Espirais em furos passantes são simples e rápidos de remover. Por outro lado, existem opções limitadas disponíveis para remover Pinos Espirais de orifícios cegos.

Os Pinos Elásticos Espirais estão disponíveis para serviços leves, padrão e pesados

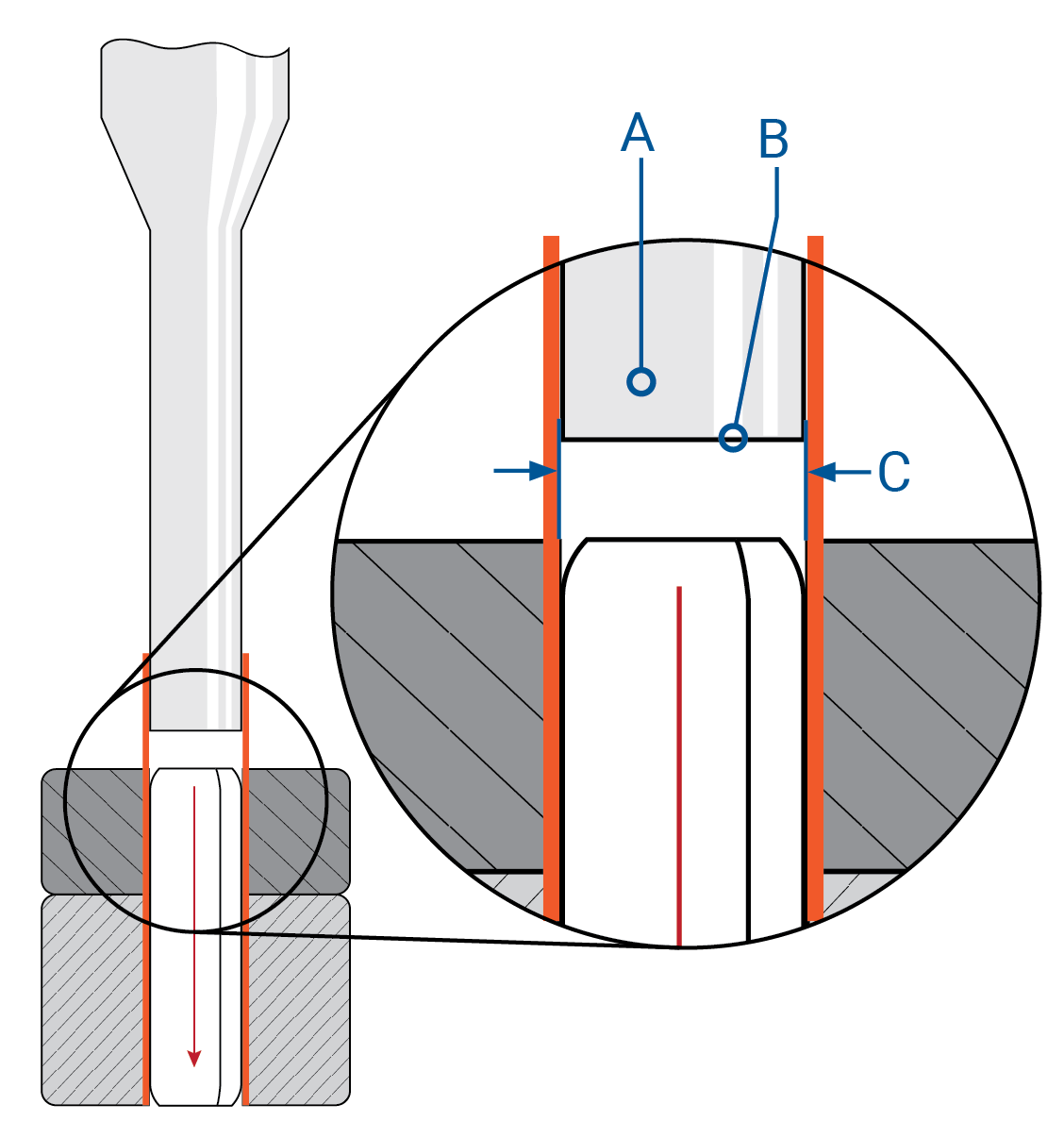

Figura 1
A: Diâmetro de punção ≈ diâmetro do furo
B: A extremidade da punção é plana
C: Diâmetro do furo

Remoção de furos passantes

Em montagens com furos passantes, os Pinos Elásticos Espirais podem ser removidos de maneira fácil e rápida. Primeiro, determine o diâmetro do furo. Em seguida, localize uma punção do pino com o mesmo diâmetro nominal. A punção deve ter uma extremidade plana e quadrada e um diâmetro consistente em toda a sua extensão. Sob nenhuma circunstância o diâmetro na extremidade da punção que entra em contato com o pino deve ser menor do que o diâmetro da bobina mais externa do Pino Espiral. Insira a punção no orifício e, a seguir, avance a punção cuidadosamente com um martelo ou pressione até que o pino espiral saia do outro lado. Se feito corretamente, a montagem não será danificada e o pino pode ser instalado de volta na montagem após a manutenção dos componentes. Embora eficaz para Pinos Elásticos, não use punções de extremidade esférica redondos para remover os Pinos Espirais. Consulte a Figura 1 abaixo.

Remoção de furos cegos

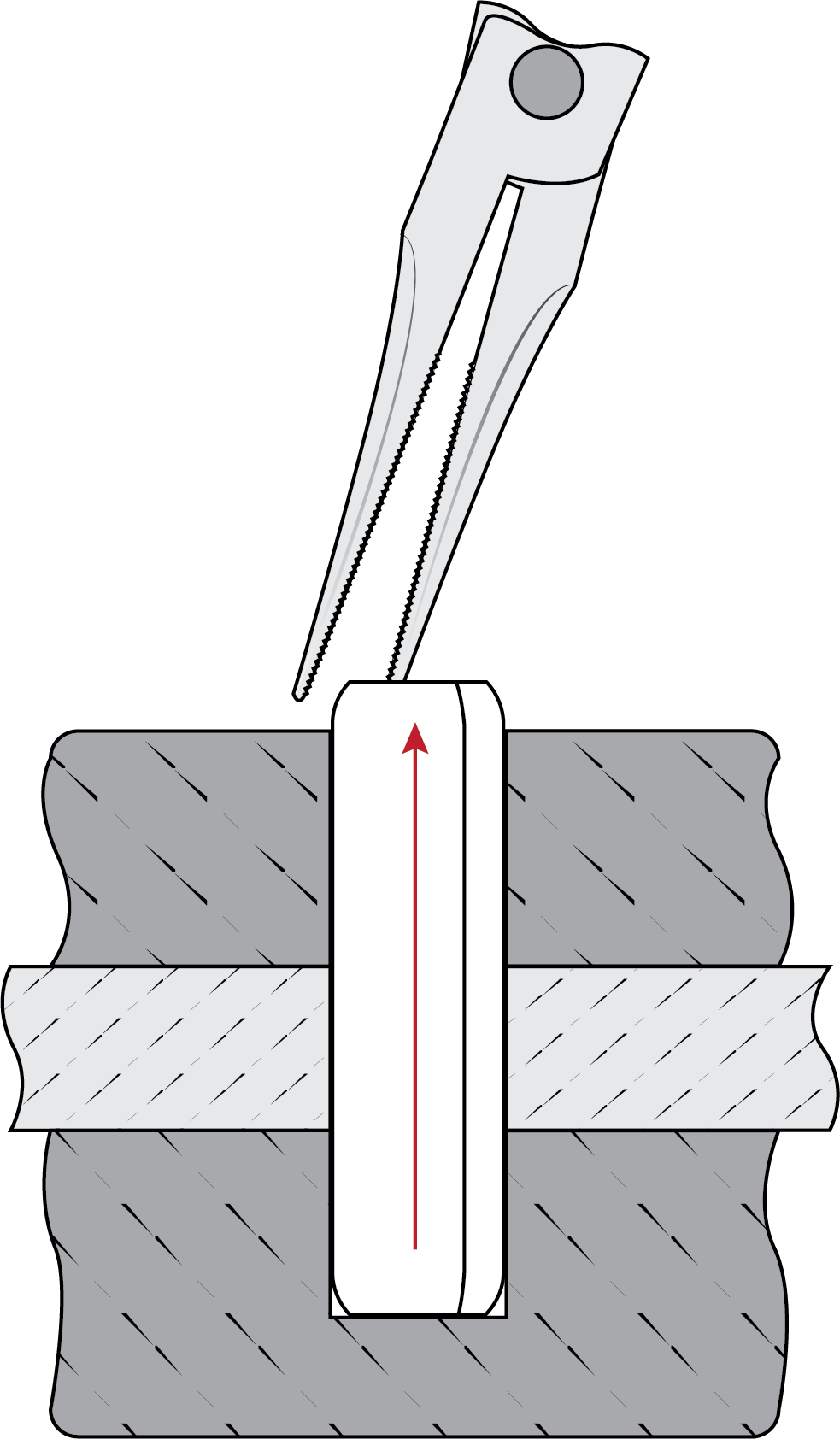

Montagens com furos cegos apresentam desafios significativos. Embora existam muitas abordagens para a remoção de pinos com vários níveis de sucesso, o método de remoção mais eficaz é utilizar uma máquina de eletroerosão (EDM de imersão). Em algumas aplicações, a perfuração no eixo do pino, se feita com cuidado e com líquido refrigerante, pode remover uma quantidade suficiente do pino para permitir que ele seja “puxado” manualmente do orifício com um alicate. Em alguns casos, para furos cegos que exijam manutenção, os fabricantes podem usar um pino que fique saliente no orifício para que possam agarrá-lo e puxar o diâmetro externo com um alicate para fora do furo.

Conclusão

Os projetistas devem considerar os requisitos de manutenção de sua montagem e otimizar o projeto dos componentes receptores de acordo. Devese levar em consideração não apenas a facilidade de instalação do pino, mas também a facilidade e a capacidade de o remover.

Figura 2

Baixe este Artigo Técnico

Artigo escrito originalmente por Jeff Greenwood
