Diferença Entre Molas Prato e Arruelas Belleville

por Nicholas Bunt, Especialista em Produtos

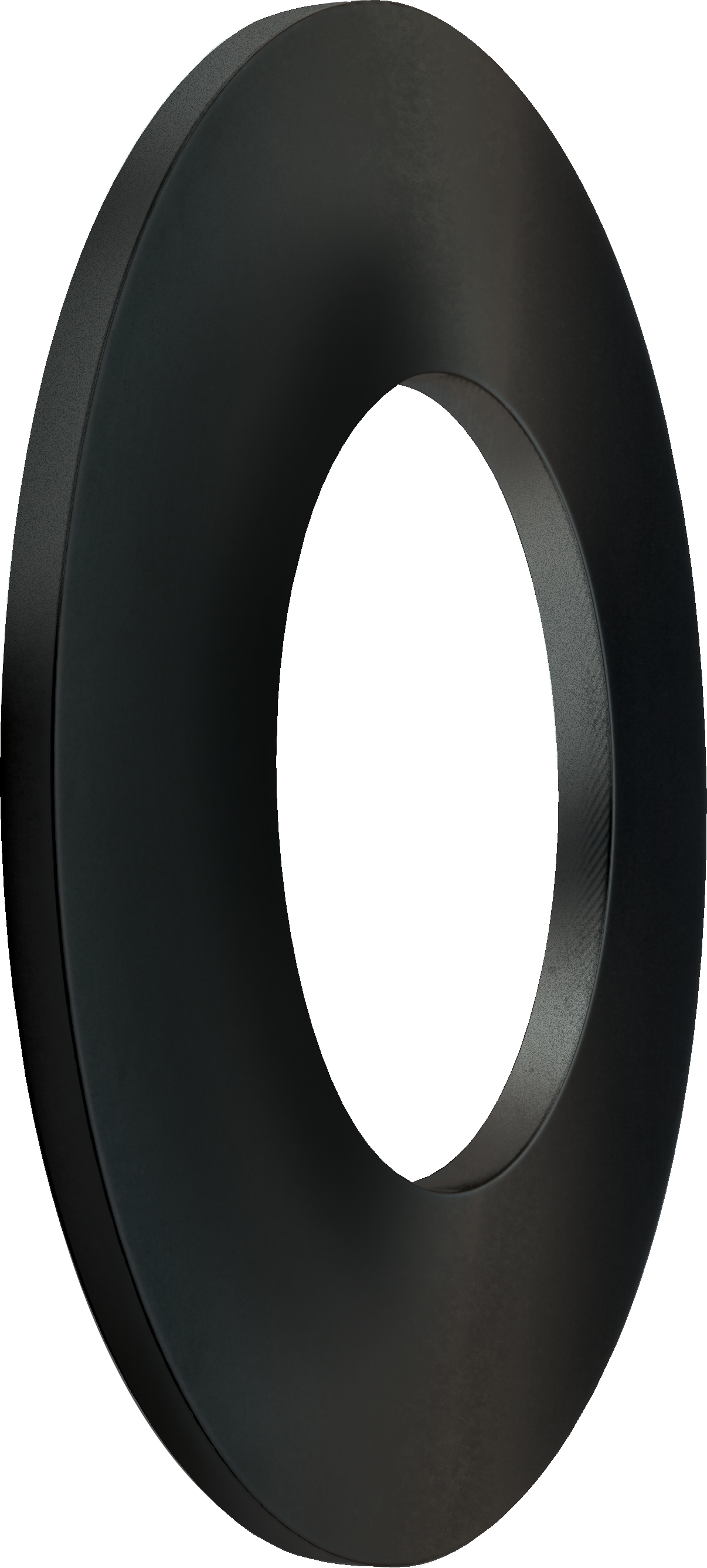

As Molas Prato e as Arruelas Belleville são ambas arruelas elásticas cônicas, normalmente feitas de aço para molas e projetadas para serem carregadas axialmente. Ambas podem fornecer um maior grau de força em uma área relativamente compacta em comparação com as molas espirais ou onduladas. Embora os termos “Molas Prato” e “Arruelas Belleville” sejam frequentemente usados de forma intercambiável, existem algumas diferenças técnicas, de design e de aplicação entre os dois produtos:

DISTINÇÕES TÉCNICAS ENTRE MOLAS PRATO E ARRUELA BELLEVILLE
	Molas Prato	Arruelas Belleville
Aplicações Típicas	Pré-carga, carga/ciclo dinâmico, tempo de fadiga previsível importante	Aplicações estáticas (aperto de parafuso principalmente)
Materiais Típicos	Aço de alto carbono < 1,25 mm, Aço de liga >= 1,25 mm	Aço de alto carbono
Espessura	0,2 mm – 14 mm	Tende a ser mais espesso dependendo do diâmetro externo
Unidades Padrão	Métrico	Imperial / Métrico
Requisitos de Força	Curvas de força / deflexão especificadas e calculadas	Força estática / torque podem ser especificadas ou nenhuma especificação de força
Padrões Internacionais Seguidos	DIN EN 16983 & 16984 (anteriormente DIN 2093 e 2092)	DIN 6796

As Arruelas Belleville são usadas principalmente em aplicações de cargas pesadas unidas com um parafuso, quando a carga for considerada estática. As Molas Prato podem ser carregadas estaticamente de forma contínua ou intermitente, ou ainda submetidas a ciclos contínuos de carga. Ao contrário das Arruelas Belleville, as Molas Prato são projetadas especificamente para fornecer uma relação força-curso repetível. Além disso, possuem tempo de fadiga longo e previsível em aplicações dinâmicas ou cíclicas. As Molas Prato são comumente encontradas em uma variedade de aplicações, incluindo controles e reguladores de pressão, sistemas de frenagem de veículos, válvulas, amortecedores, embreagens, conjuntos de fricção e juntas onde há ciclo térmico/de peso. As Molas Prato podem ser usadas como uma peça única ou combinadas em diferentes configurações de pilhas para obter o desempenho de força-deflexão desejado.

Uma lista de tamanhos padrão de Mola Prato e as características de carga e deflexão associadas está disponível em DIN EN 16983 (anteriormente DIN 2093).

Selecionar a Mola Prato ou a configuração da Pilha de Molas Prato mais apropriada pode ser um desafio. Recomenda-se que os projetistas entrem em contato com especialistas em Engenharia de Aplicação de Molas Prato para determinar a Mola Prato ideal para uma aplicação específica.

Para informações sobre o tempo de fadiga das Molas Prato, leia o Informativo Técnico da SPIROL:
Como Calcular o Tempo de Fadiga Estimado de Molas Prato

Baixe este Artigo Técnico
