Como Selecionar Diâmetro e Carga Ideais para os Pinos Espirais

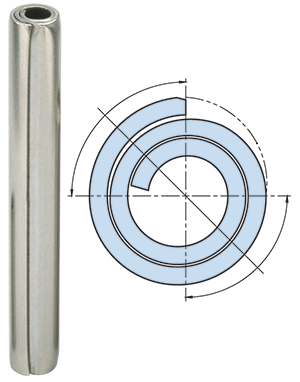

A SPIROL inventou o Pino Espiral em 1948. Ele foi especialmente desenvolvido para solucionar deficiências associadas aos métodos convencionais de f ixação, provenientes da utilização de parafusos, porcas, rebites e outros tipos de pinos sujeitos a esforços laterais. Facilmente reconhecidos por sua seção transversal espiral de 2¼ de voltas, os Pinos Espirais são retidos pela tensão radial que é gerada quando instalados no furo, sendo os únicos pinos com força e flexibilidade uniformes após a instalação.

Verdadeiramente “fixadores projetados”, os Pinos Espirais estão disponíveis em três “cargas” para permitir que o projetista escolha a combinação ideal entre força, flexibilidade e diâmetro, para adequar-se aos diferentes tipos de materiais de acoplamento e requisitos de aplicação. O Pino Espiral distribui igualmente cargas dinâmicas e estáticas ao longo de sua seção transversal sem um ponto específico de concentração de tensão. Além disso, sua flexibilidade e resistência ao cisalhamento não são afetadas pela direção da carga aplicada e, portanto, o pino não requer uma orientação específica no furo durante a montagem para aumentar o seu desempenho.

Em aplicações dinâmicas, as cargas de impacto e desgaste muitas vezes levam à falha do produto. Os Pinos Espirais são projetados para permanecerem flexíveis após a instalação e são componentes ativos do conjunto. A habilidade dos Pinos Espirais de amortecer cargas e vibrações provenientes de impacto ou choque evita danos ao furo e, por fim, prolonga a vida Carga Leve Carga Padrão Carga Pesada útil do produto.

Os Pinos Espirais da SPIROL foram projetados levando-se em consideração a instalação do pino na linha de montagem. Comparados a outros pinos, as extremidades precisamente formadas, os chanfros concêntricos e a demanda de menores forças de inserção tornam os Pinos Espirais da SPIROL a escolha ideal Os Pinos Espirais da SPIROL são oferecidos em três cargas diferentes, de forma que o projetista possa escolher a melhor combinação entre força, flexibilidade e diâmetro para atender aos diferentes tipos de materiais e requisitos de aplicação. para sistemas de montagem automatizados. As características dos Pinos Espirais fazem deles escolhas padrão em aplicações onde a qualidade do produto e o custo de fabricação total são considerações críticas.
