Como Projetar a Melhor Articulação

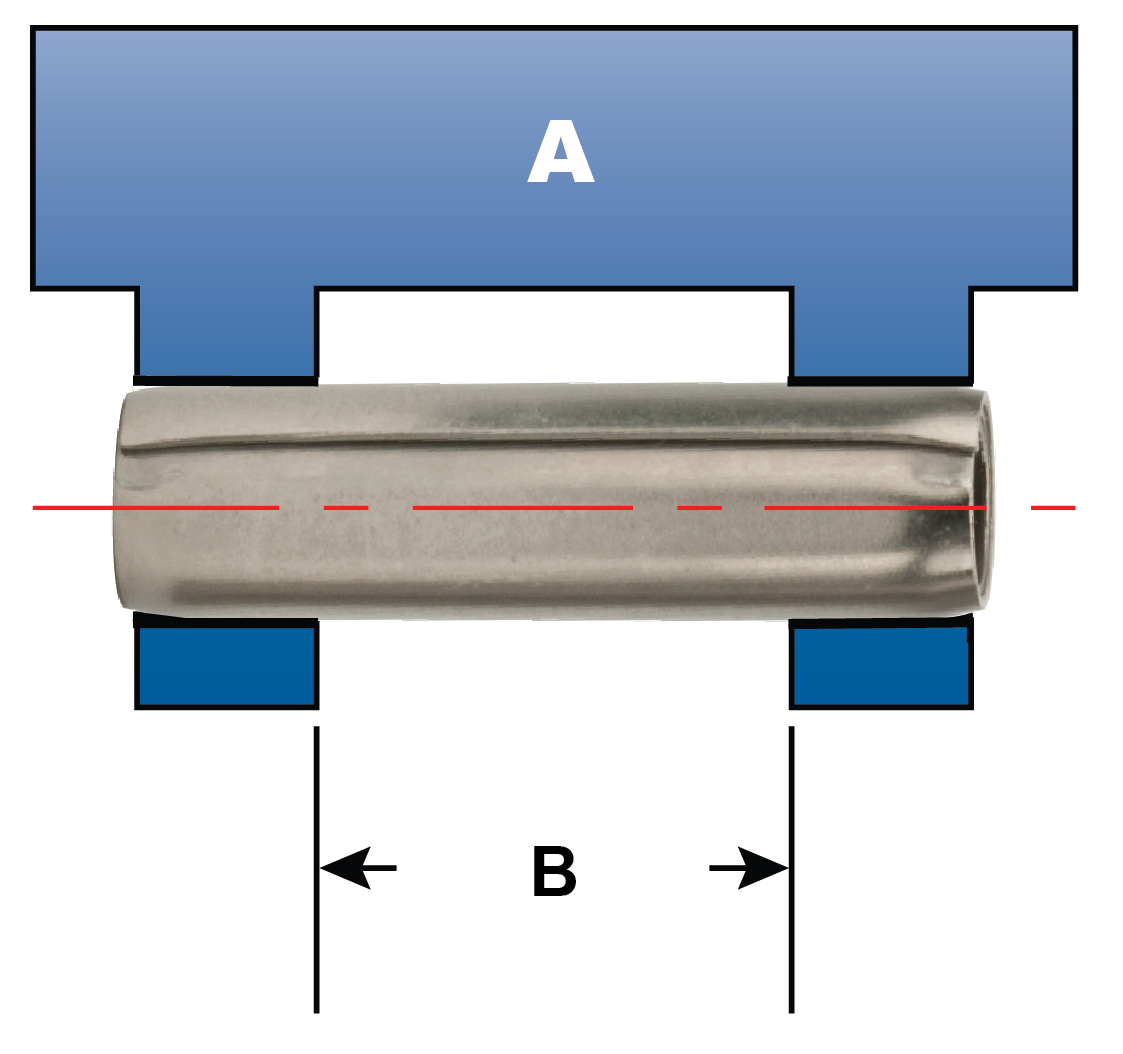

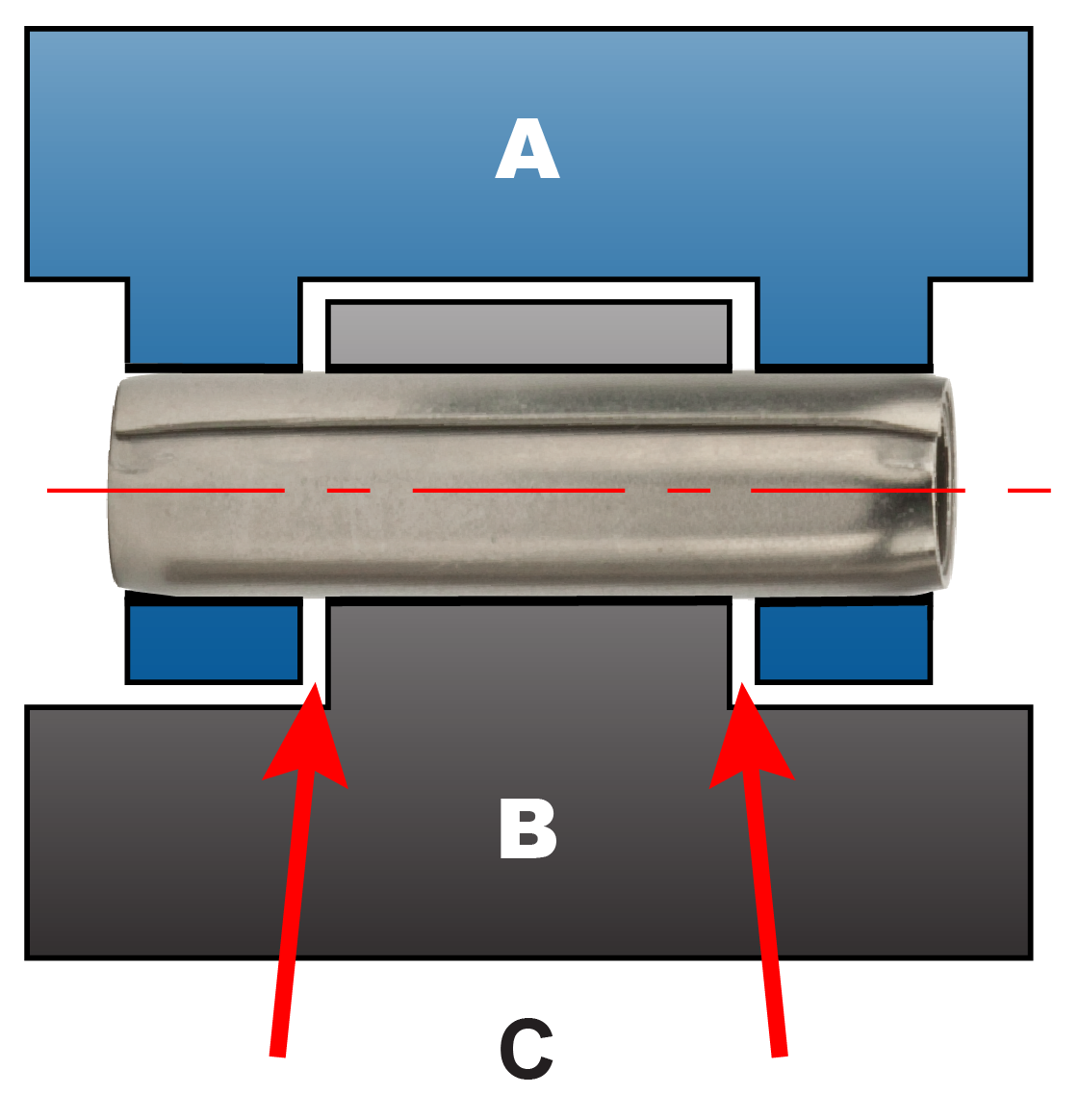

Recomenda-se, para uma melhor distribuição de carga e articulações com tolerâncias menos rígidas, que a retenção do Pino Espiral esteja nos membros externos da articulação (Figura 2a). A espessura mínima dos membros externos deve ser de 1 a 1½ vez o diâmetro do pino. Se a espessura dos membros externos for menor que o diâmetro do pino, a retenção deve estar no furo do componente interno.

Para projetar uma articulação de encaixe livre, primeiro, estabeleça um tamanho máximo de furo no componente de retenção (encaixe). Insira o Pino Espiral dentro do componente de retenção e meça o diâmetro livre do pino no centro de sua extensão. Adicione um fator para fornecer alguma folga ao membro de rotação, normalmente 0,001” (0,02 mm) para estabelecer o diâmetro mínimo do furo livre. Depois, adicione a tolerância de produção necessária para atribuir o diâmetro máximo do furo livre.

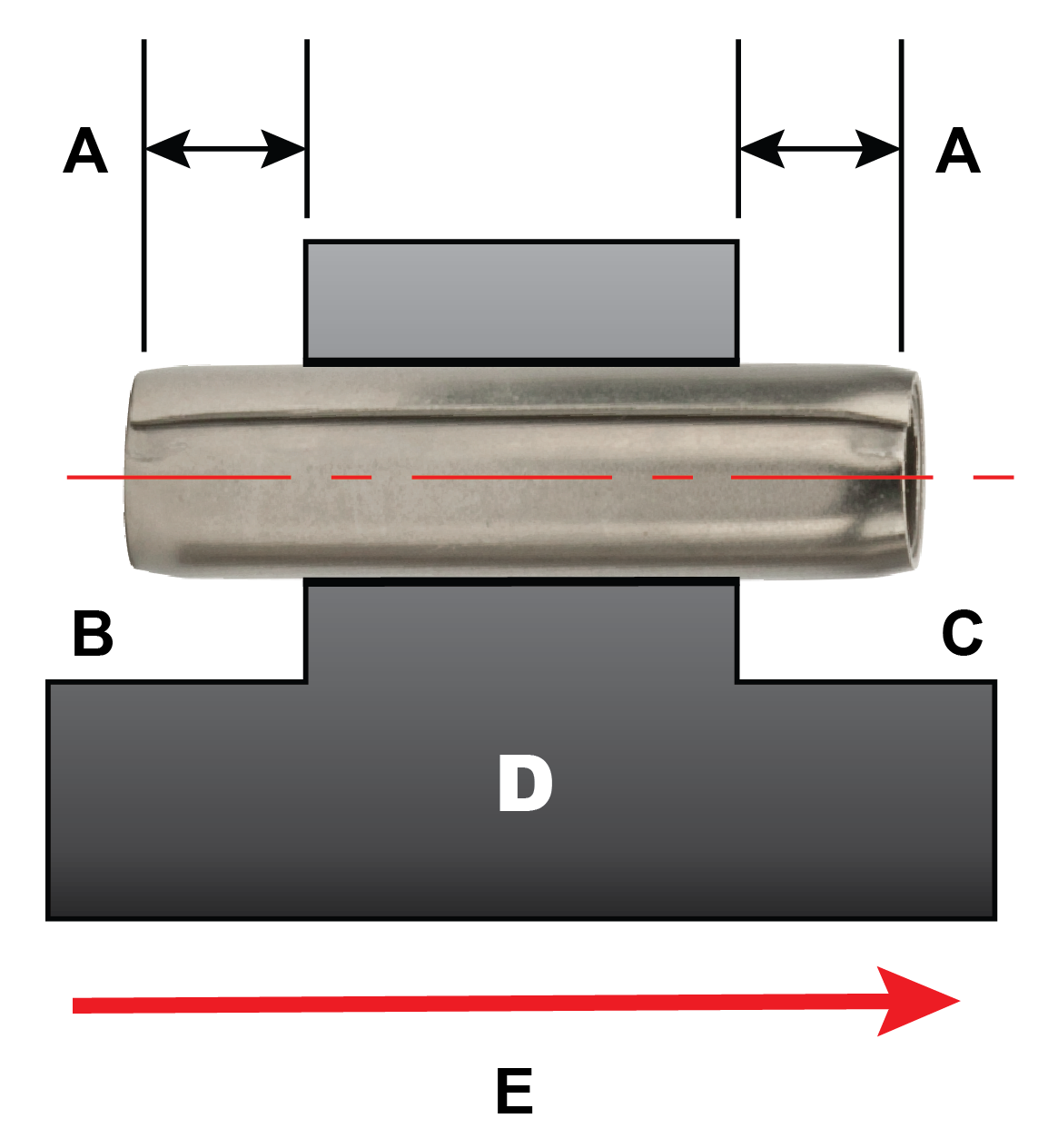

Se a retenção estiver no membro interno da montagem, conforme o pino for instalado, haverá uma extremidade dimensionada e uma extremidade não dimensionada do pino (Figura 2b). A extremidade do pino que não tiver sido inserida pelo furo é maior que a extremidade dimensionada pelo furo. Portanto, meça o diâmetro da extremidade não dimensionada para determinar o diâmetro mínimo do furo livre nos membros externos.

Em uma articulação de encaixe com atrito, todos os furos devem ter o mesmo tamanho, dentro das tolerâncias definidas. Se o fabricante não puder manter o mesmo tamanho em cada componente, a tolerância deve ser dividida entre os componentes. É mais comum atribuir a metade inferior da tolerância aos furos do componente externo e a metade superior ao furo do componente interno.

O Pino Espiral simplifica o projeto, pois elimina a necessidade de incorporar o desalinhamento entre furos para obter resistência à rotação, como é o caso aos usar Pinos Sólidos. Pinos Espirais têm melhor desempenho quando instalados em furos retos e alinhados corretamente. As características elásticas dos Pinos Espirais podem ser usadas para obter um desempenho excelente e manter o encaixe e o funcionamento desejados durante toda a vida útil do produto.

Embora este artigo ofereça diretrizes gerais de projeto, recomenda-se que nossos Engenheiros de Aplicação especializados em fixação e junção sejam consultados para garantir que o melhor projeto de articulação seja utilizado em cada aplicação.
