Como Maximizar a Retenção de Pinos Elásticos

Durante a instalação, os Pinos Elásticos se comprimem e se adequam ao menor diâmetro em que são instalados. O trabalho usado para comprimir o pino é capturado como energia elástica. Após comprimido, o pino exerce força radial contra a parede do furo. A retenção é fornecida pelo atrito resultante entre o pino e a parede do furo. Por esta razão, a área da superfície de contato entre o pino e o furo é fundamental.

A retenção pode ser melhorada aumentando a tensão radial e/ ou a área da superfície de contato. Um pino maior e mais pesado demonstrará flexibilidade reduzida e, como resultado a carga elástica instalada ou a tensão radial serão maiores. Os Pinos Elásticos Espirais são a exceção desta regra, já que estão disponíveis em diversas cargas (leve, padrão ou pesada) para oferecer uma ampla gama de combinações de força e flexibilidade dentro de um determinado diâmetro.

Existe uma relação linear entre o atrito/retenção e o comprimento da superfície de contato entre o Pino Elástico e o furo. Portanto, aumentar o comprimento do pino e a área da superfície de contato entre o pino e a unidade de acoplamento resultará em maior retenção. Além disso, considerando que não há retenção na extremidade do pino devido ao chanfro, é importante levar em consideração o comprimento do chanfro ao calcular o comprimento de retenção.

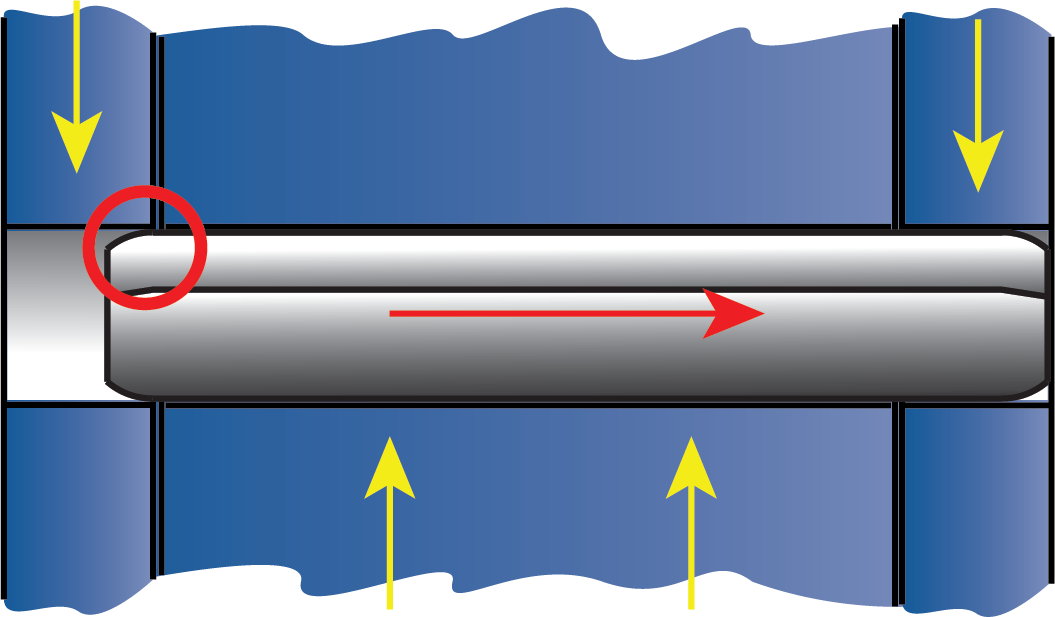

Em nenhum momento o chanfro do pino deve estar localizado no plano de cisalhamento entre os furos de acoplamento, já que isto pode levar à conversão de força radial em força axial, o que pode contribuir para o movimento lateral do pino para longe do plano do cisalhamento até que a força seja neutralizada (consulte a Figura 2). Para evitar isto, recomenda-se que a extremidade do pino esteja afastada do plano de cisalhamento com uma distância igual ou maior que o diâmetro do pino. Esta condição também pode ser causada por furos cônicos que podem, de maneira similar, converter a força radial em movimento axial. Sendo assim, recomenda-se que sejam produzidos furos retos e, se a conicidade se fizer necessária, a inclinação não deve exceder um total de 1º.
