Como Instalar Pinos Elásticos Espirais

O método mais simples de instalação de um Pino Espiral é com o uso de um martelo. Primeiro, alinhe o Pino Espiral ao orifício com a mão. Em seguida, simplesmente martele o pino espiral no orifício como se fosse um prego. Conduza o pino até a profundidade de inserção desejada e tome cuidado para não danificar o componente.

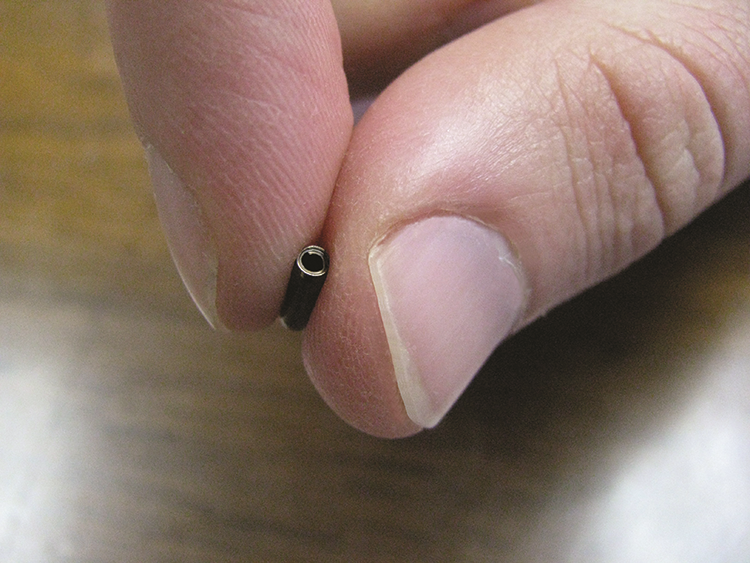

Usar um martelo é ótimo para fazer a prototipagem de alguns poucos conjuntos ou experimentar um pino espiral pela primeira vez. No entanto, este método de instalação não é recomendado para pinos curtos ou pinos com diâmetros pequenos porque pode ser difícil segurar esses pinos no lugar com as mãos.

Os insersores automáticos de pinos são ideais para uma produção eficiente de alto volume. Os insersores automáticos são completamente autônomos. O dispositivo de fixação é colocado em um alimentador vibratório e enviado para um mecanismo de transporte que o posiciona diretamente sob o eixo oco para a inserção. O transportador é fixado em um mecanismo retrátil que posiciona a bucha de saída do pino o mais próximo possível do conjunto para a inserção, em seguida, retrai para não obstruir o processo de carga e descarga.

As etapas de instalação com um insersor automático de pinos são simples. O operador carregará o conjunto no acessório, ativará a máquina para inserir o pino e, em seguida, removerá o conjunto do acessório. Periodicamente, a cuba do alimentador deve ser reabastecida com pinos. O operador não precisa manusear os pinos em nenhuma parte do processo de instalação; deve simplesmente despejar os pinos do contêiner de remessa diretamente na cuba do alimentador, conforme necessário.

Existem muitos recursos adicionais disponíveis para personalizar o insersor automático para atender às necessidades do fabricante, tais como: estação de trabalho ajustável, cortina de luz de segurança infravermelha, monitoramento de força, monitoramento de distância, detecção de presença de peça, mesas de índice rotativo, monitoramento de nível da cuba de alimentação, combinação de perfuração e fixação, inserção de múltiplos pinos por ciclo, etc. A cuba do alimentador também pode ser projetada para separar produtos errantes ou detritos.

Os acessórios são projetados para segurar, apoiar e alinhar os componentes durante a instalação. Este é um elemento crítico para o desempenho do equipamento de instalação e, portanto, a qualidade do produto final. Um acessório eficaz também melhora os tempos de ciclo, reduz o risco de montagens descartadas e aciona o sistema poka-yoke no início do processo de montagem.

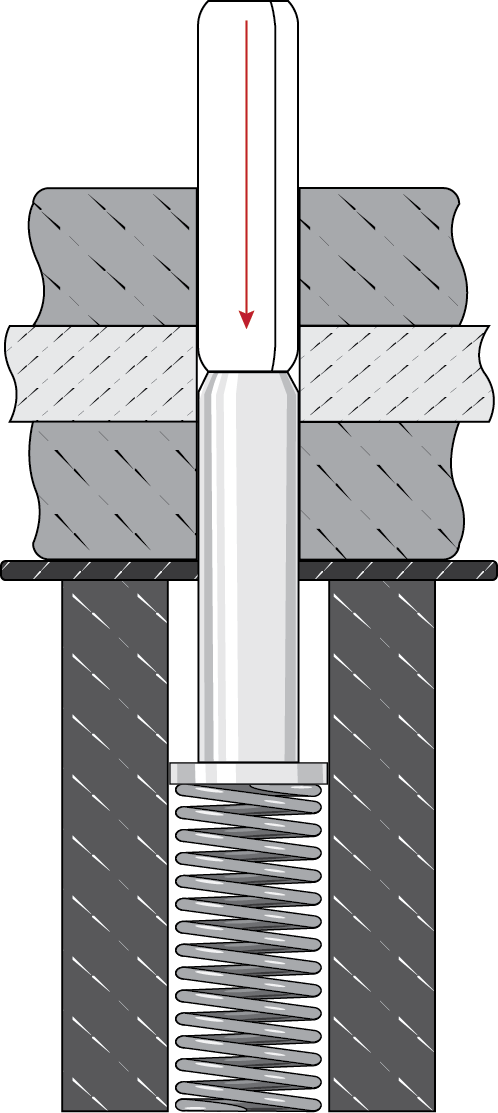

Recomenda-se o uso de um pino de alinhamento elástico para montagens com orifícios passantes para garantir que seja mantido o alinhamento entre o pino e os orifícios dos componentes da montagem durante todo o processo de instalação. Um pino de alinhamento elástico é fixado na mesa de instalação e usado para o alinhamento do conjunto antes e durante a instalação. Os pinos de alinhamento elásticos (também conhecidos como pinos de localização) possuem mecanismos de mola para que se retraiam quando o pino for inserido no conjunto, conforme mostrado na Figura 1. Se o acessório usasse a borda dos componentes de montagem como referência em vez de um simples pino retrátil, o fabricante teria que manter tolerâncias mais estreitas nas peças para manter o alinhamento adequado. Essa condição resultaria em custos de fabricação mais altos sem agregar qualquer valor ao uso de um pino retrátil para montagens com orifícios passantes.
