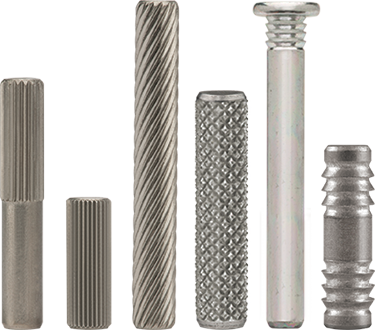

Características de Retenção de Pino Sólido

O recartilhado reto fornece uma forte resistência a cargas rotacionais, mas pouca resistência a cargas axiais. Portanto, recartilhados retos são freqüentemente recomendados quando o pino é usado para transmitir torque, por exemplo como um eixo para travar o giro de uma roda. Nesse tipo de aplicação, o pino teria um recartilho parcial, no centro do pino com a largura do componente de retenção. Desta forma o componente acoplado pode girar sobre as extremedidades do pino sem recartilho (lisa).

Assim como um parafuso, os pinos sólidos com recartilho helicoidal giram à medida que entram no furo cortando o material do componente. O recartilhado helicoidal proporciona um maior contato com a superfície, do que o recartilho reto, portanto, maior resistência ao recuo. O recartilhado helicoidal oferece resistência para cargas axiais e rotacionais. Em aplicações dinâmicas com cargas exclusivamente rotacionais (como a roda e o eixo mencionados acima), recartilhados retos são mais indicados, porque recartilhados helicoidais quando sujeito ao torque (rotação) têm uma propensão para girar e ser sacado do furo como um parafuso - dependendo da direção da rotação. No entanto, o recartilhado helicoidal é a forma mais versátil de retenção entre os pinos sólidos.

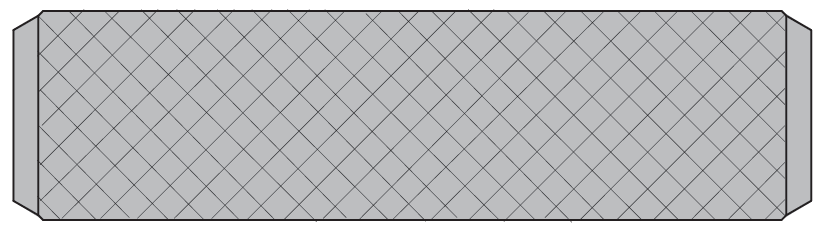

Embora seja comum, o recartilhado diamante fornecem menos qualidade em comparação com os outros formas de retenção. O recartilhado diamante danifica o furo do componente no processo de instalação, podendo inclusive causar dano ao material. Eles até oferecem uma certa retenção, porém muito baixa em comparação com os outros modelos citados. Por este motivo, os pinos com recartilhado diamante devem ser evitados.

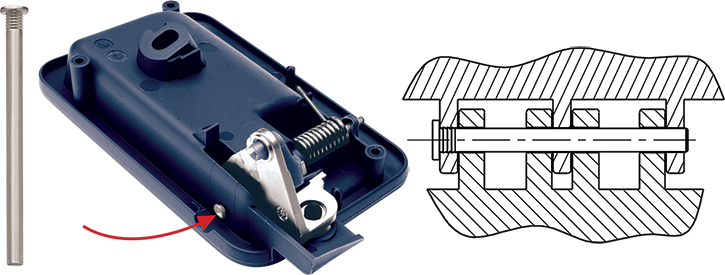

A trava foi projetada especificamente para uso em montagens de componentes de plástico. As travas são inclinadas para trás, na direção oposta da instalação. O material plástico do componente preenche e envolve toda a superfície do pino após a instalação, unindo os componentes de forma permanente. As travas fornecem a maior retenção entre as formas de retenção abordadas neste Artigo Técnico.
