As vantagens dos espaçador tubular conformado em comparação com tubo cortado

by Peter Grant, Especialista em Componentes Tubulares

O que são Espaçadores Tubulares?

Os espaçadores tubulares são geralmente usados para separar ou posicionar dois componentes em relação um ao outro, mantendo uma distância igual ao comprimento do espaçador. Normalmente, um espaçador tubular é usado em conjunto com um parafuso que passa pelo diâmetro interno (DI) do espaçador para manter a montagem unida. Os espaçadores tubulares também podem ser usados como suportes, buchas, luvas de tensão, eixos e pinos. Materiais comuns para espaçadores tubulares incluem aço de baixo carbono, aço galvanizado, alumínio e aço inoxidável austenítico. Outros materiais às vezes são usados com base nos requisitos específicos da aplicação.

Os espaçadores tubulares podem ser fabricados através da usinagem de uma barra para obter o diâmetro interno (e externo, se necessário) adequado, cortando tubos de metal com um diâmetro específico no comprimento desejado, ou através do processo de conformação de tiras metálicas enroladas em um tubo justaposto.

Os espaçadores tubulares usinados são, de longe, o tipo mais caro de espaçador e não são tão amplamente utilizados na indústria quanto os espaçadores fabricados por tubos cortados ou conformação de tiras metálicas. Por esse motivo, este Artigo Técnico se concentrará inteiramente em espaçadores tubulares conformados e tubos cortados.

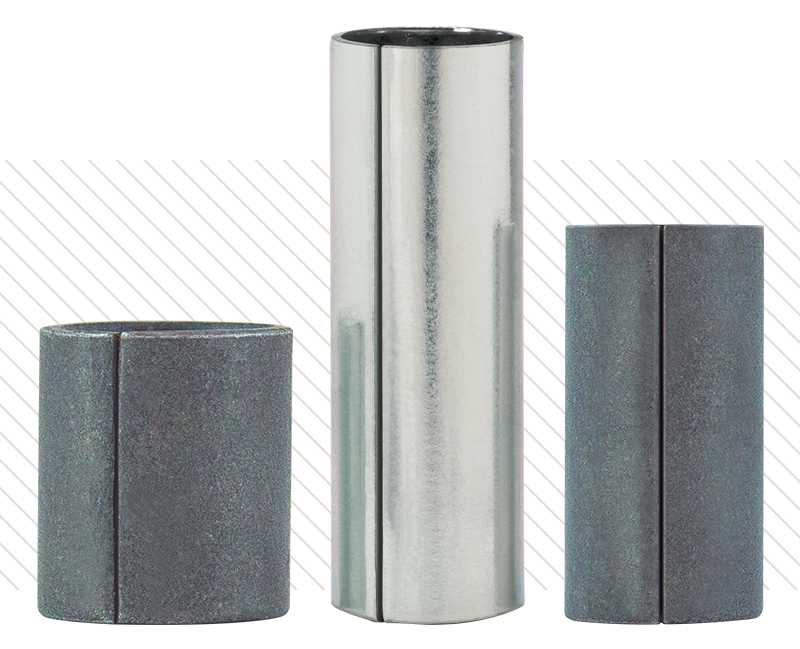

Espaçador Tubular Conformado

Baixe o Catálogo

Vantagens dos Espaçadores Tubulares Conformados

Espaçadores Conformados são tubos formados com costura fechada a partir de tiras laminadas a frio. Projetados em torno de diâmetros padrão de parafusos com folga suficiente ao redor do parafuso, os espaçadores tubulares conformados oferecem vantagens significativas em relação aos tubos cortados. Essas vantagens incluem:

Redução de Custo

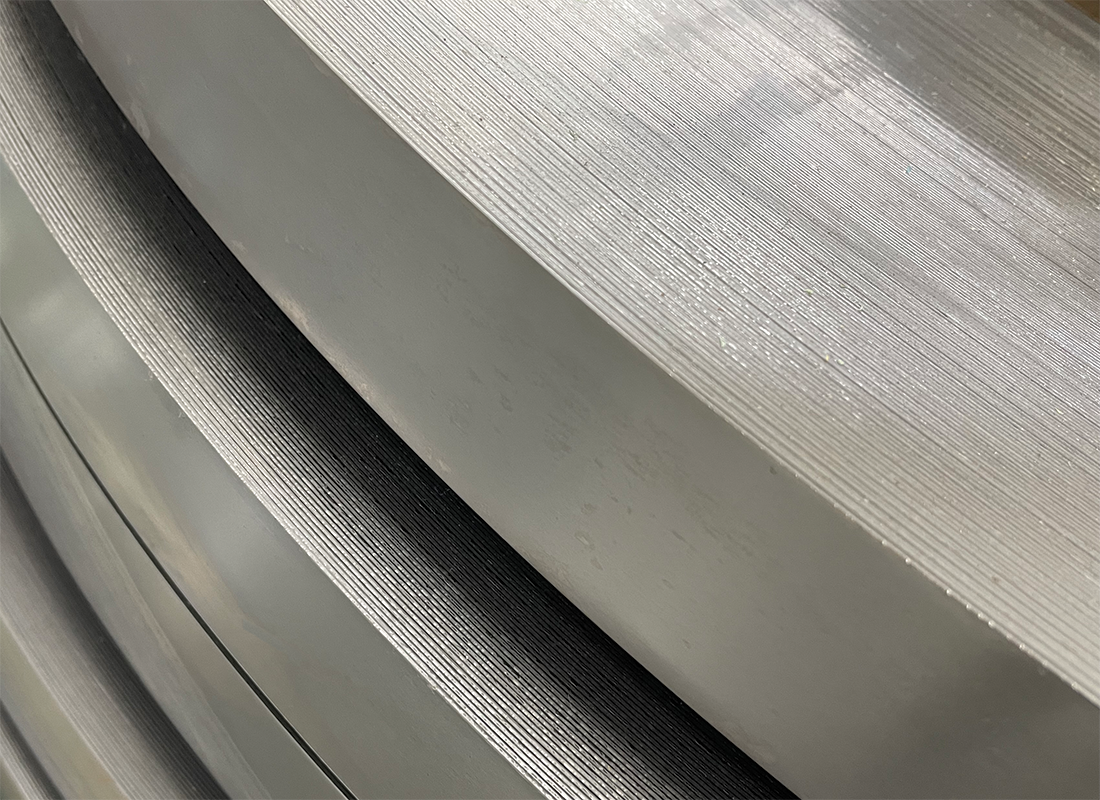

Figura 1
Bobinas de tiras de aço

Material: Além de permitir maior flexibilidade dimensional, a tira metálica enrolada é mais econômica do que os tubos metálicos e gera menos desperdício durante o processo de formação.
Eficiência: Alguns processos de conformação de tiras metálicas são altamente eficientes e permitem que os espaçadores sejam fabricados em qualquer comprimento dentro de uma faixa especificada, sem a necessidade de alterar as ferramentas ou o material. Além disso, os espaçadores conformados têm extremidades cortadas limpas e quadradas, eliminando a necessidade de etapas secundárias para rebarbação.

Em contraste, após o corte de tubos metálicos, o produto deve ser lixado ou usinado para remover as bordas afiadas resultantes do processo de corte. Esse processo secundário necessário para rebarbar os tubos cortados aumenta o custo de fabricação das peças.

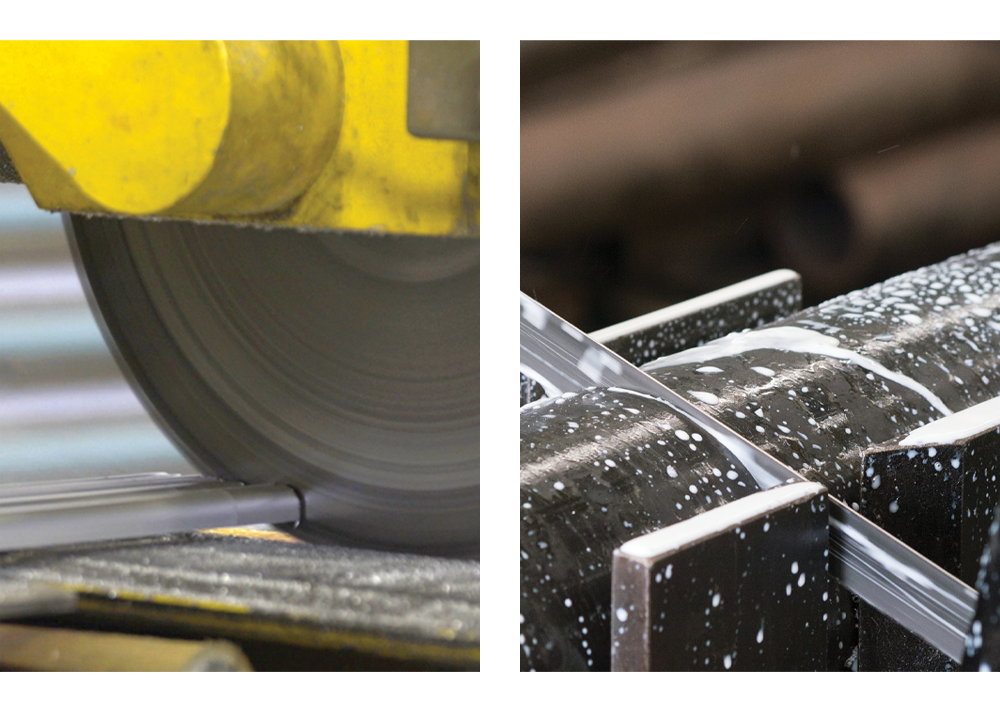

Figura 2
Exemplos de como tubos metálicos são cortados

Praticidade: Os espaçadores conformados são projetados com tolerâncias que atendem aos requisitos funcionais da aplicação de separar dois objetos a uma distância desejada. Tipicamente, essas tolerâncias são maiores do que as de produtos usinados ou cortados, o que reduz os custos, mas ainda atende de forma confiável aos requisitos funcionais do projeto.

Flexibilidade de Projeto

Como a maioria dos espaçadores tubulares são usadas para separar dois objetos por uma distância desejada e a montagem é normalmente fixada por um parafuso que passa pelo DI do espaçador, os fabricantes geralmente controlam apenas o DI e o comprimento do espaçador. A fim de evitar especificações excessivas sem valor agregado, o diâmetro externo (DE) de um espaçador tubular é geralmente uma dimensão de referência, uma vez que as peças não são destinadas a serem instaladas em um furo ou Pinos Elásticos Espirais alojamento.Quando aplicações específicas requerem um espaçador tubular personalizado, fabricantes com ampla experiência em conformação de tiras podem projetar e formar materiais de tira enrolada em uma ampla variedade de peças para atender a solicitações dimensionais únicas, incluindo recortes, sulcos e marcação personalizada das peças. Muitas vezes, materiais padrão podem ser usados para fabricar os itens especiais para minimizar os custos e evitar prazos extensos.
As técnicas de conformação de tiras foram refinadas ao longo dos anos para possibilitar a produção de uma ampla seleção de espaçadores tubulares. O processo oferece maior flexibilidade e capacidade de resposta no processo de conformação para atender a requisitos específicos.
Em algumas aplicações de carga leve, em vez de usar um parafuso para fixar a montagem, ambas as extremidades do espaçador tubular conformado podem ser rebitadas para travar as partes.

Variedade de Tamanhos de Peças

A faixa de diâmetro dos tubos cortados muitas vezes é limitada pelas dimensões do material bruto do tubo e pela capacidade das máquinas de processamento para cortar os tubos. Isso limita a variedade de produtos que o fabricante de tubos cortados pode oferecer e, portanto, pode dificultar para as empresas adquirirem todos os tamanhos de espaçadores que precisam de uma única fonte.

Livre de Rebarba

Rebarbas nas extremedidades são comuns na produção de tubos cortados em alto volume. Remover a rebarba em produtos de tubos cortados requer um processo secundário e, portanto, resulta em custo adicional. Os processos avançados de conformação de tiras não criam rebarbas durante a formação e, portanto, não exigem uma etapa adicional para eliminação da rebarbar.

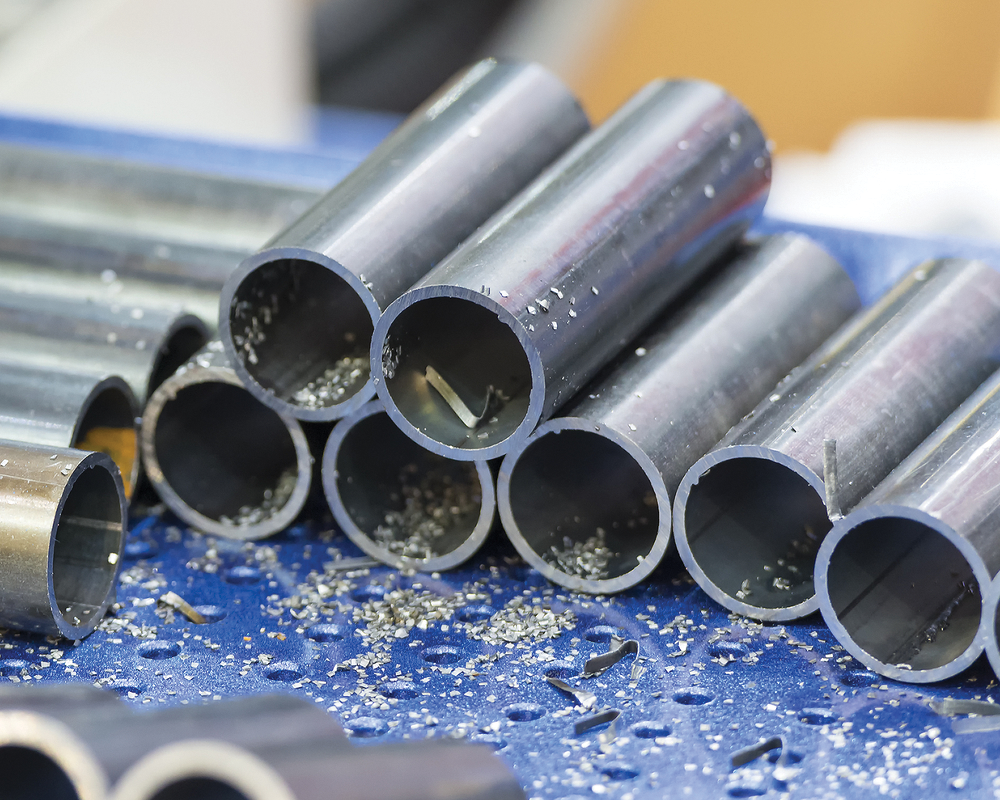

Figura 3
Extremidades com rebarbas em tubos metálicos cortados.

Conclusão

Embora existam diferentes tipos de espaçadores tubulares disponíveis na indústria, os espaçadores tubulares conformados oferecem várias vantagens que resultam em um produto de alta qualidade e confiável a um custo muito mais baixo.
