Absorção das tolerâncias entre centros com limitadores de compressão ovais

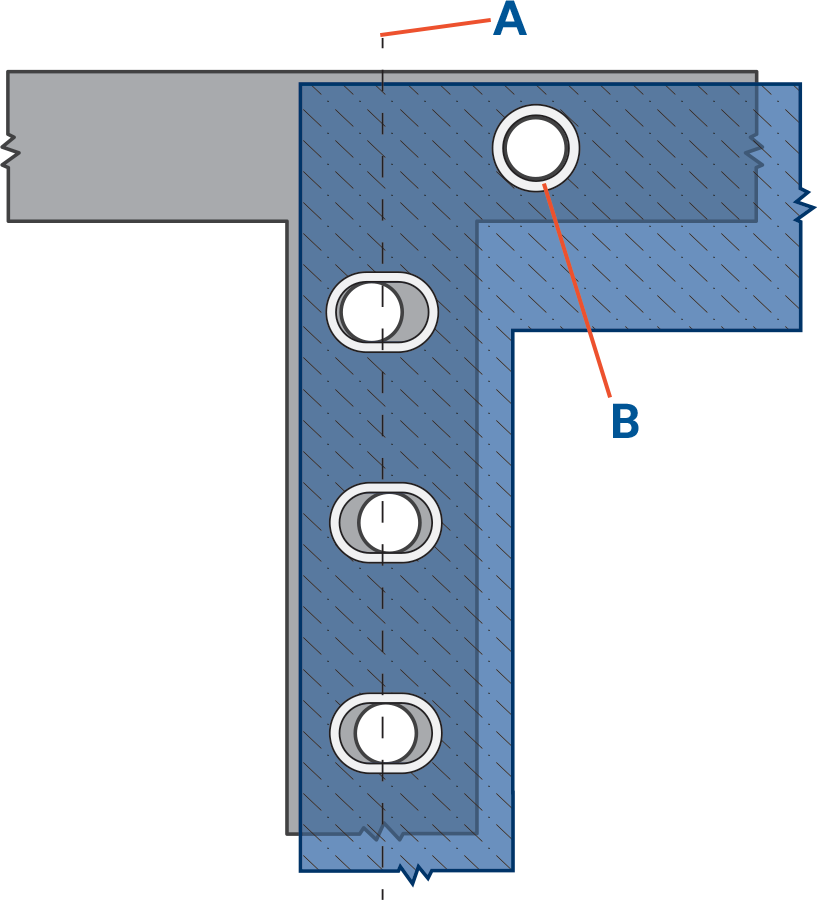

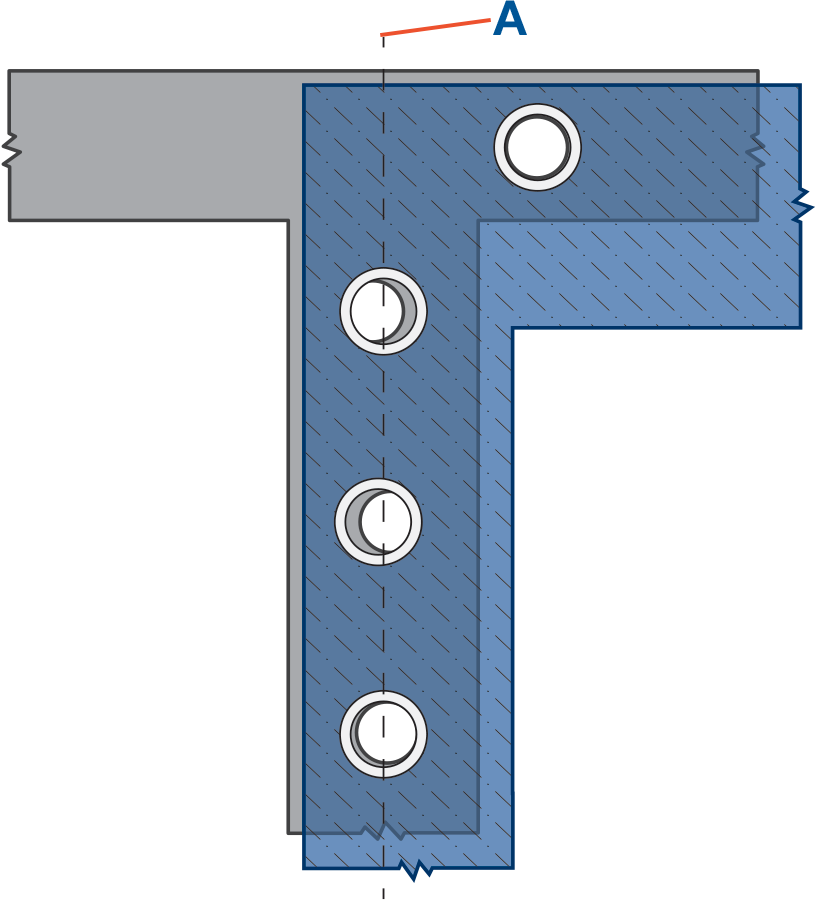

O engenheiro de projeto precisava levar em consideração as tolerâncias entre centro acumulada entre vários pontos de fixação. O requisito da montagem na Figura 1 era tão justo que não poderia haver movimento para cima e para baixo ao longo do eixo y. Portanto, o projetista decidiu usar (1) Limitador de Compressão redondo como ponto de referência, que seria instalado primeiro para garantir o posicionamento geral correto. Em seguida, eles reprojetaram a montagem para substituir os Limitadores de Compressão redondos (3) por Limitadores de Compressão Ovais para aumentar a tolerância e absorver quaisquer desvios entre centro dos três pontos de fixação restantes (Figura 2).

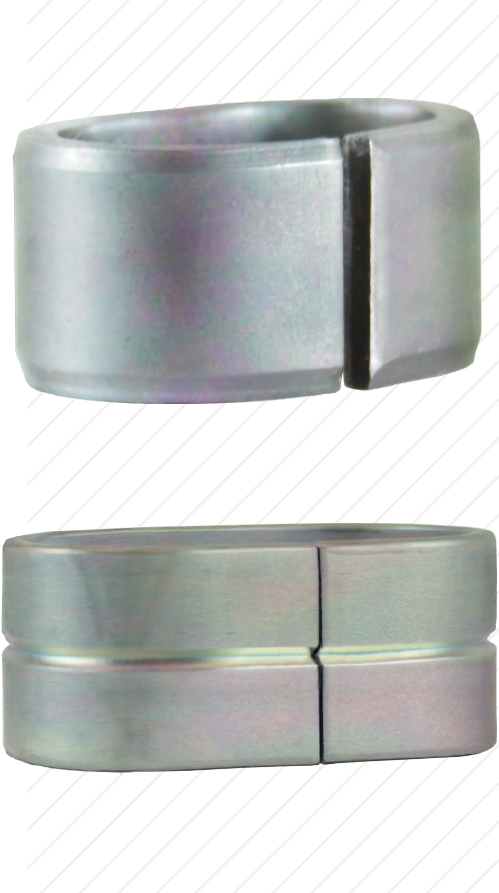

Uma solução para levar em conta a tolerância acumulada e, ao mesmo tempo, manter os entre centros da montagem é usar Limitadores de Compressão Ovais. Os Limitadores de Compressão CL400 com Fenda e CL460 Oval Moldado da SPIROL oferecem 2,25 mm de folga extra em um eixo, proporcionando flexibilidade adicional em relação aos limitadores de compressão redondos para tolerâncias entre centro e acumuladas. O processo de conformação utilizado para fabricar essas peças ovais gera pouco ou nenhum resíduo e permite alta produção, resultando em custos significativamente mais baixos em comparação com peças usinadas, estampadas a frio ou de metal em pó, que podem ter material não utilizado (resíduos) caro ou produção mais lenta.

Se o componente de acoplamento tiver desvios de tolerância conhecidos ao longo de um determinado eixo, causando um potencial desalinhamento em pontos de fixação específicos, os Limitadores de Compressão Ovais podem ser usados estrategicamente em combinação com os Limitadores de Compressão redondos (Figuras 2 e 4). Essa flexibilidade dá ao projetista do componente plástico a capacidade de fornecer soluções quando surgem desafios de alinhamento, especialmente se ele não tiver também o controle do projeto do componente a ser montado. Os Limitadores de Compressão redondos também têm uma função valiosa nessa combinação. Em montagens com vários pontos de fixação, os designers não querem necessariamente muita flexibilidade ao longo de um eixo. Isso poderia levar, por exemplo, a todo o componente plástico ficar muito deslocado para um dos lados da montagem. Portanto, as limitações de folga dos limitadores de compressão redondos tem essencial função — eles mantêm o alinhamento geral da montagem centralizado, enquanto os Limitadores de Compressão Ovais aliviam o problema de potencial desalinhamento em pontos de fixação específicos e direcionados.

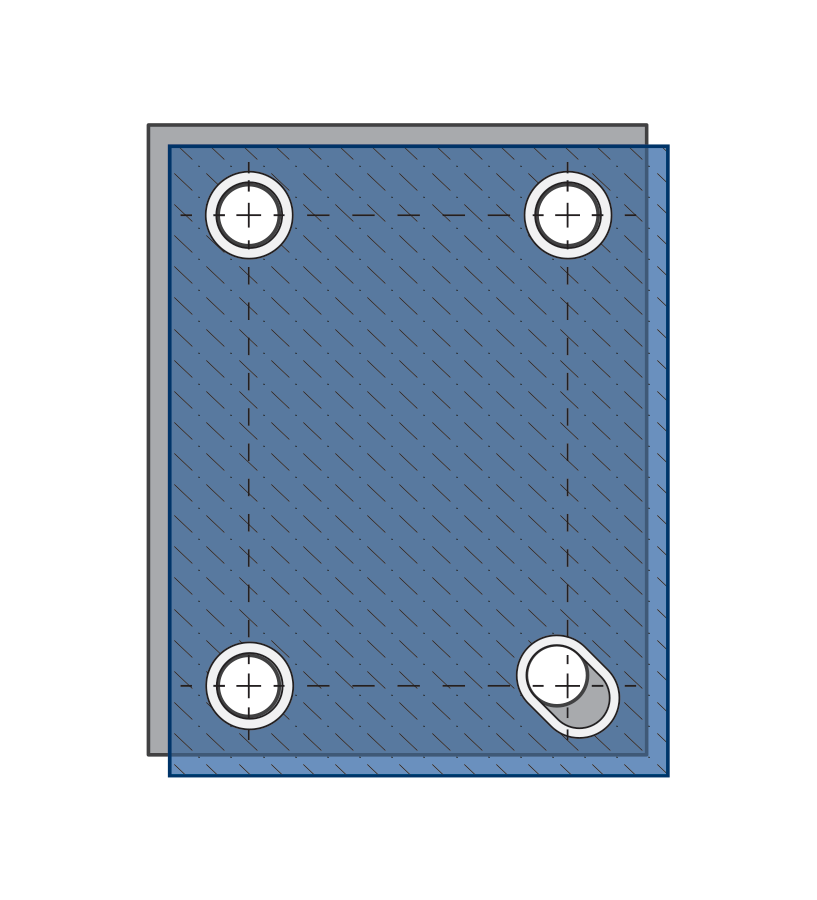

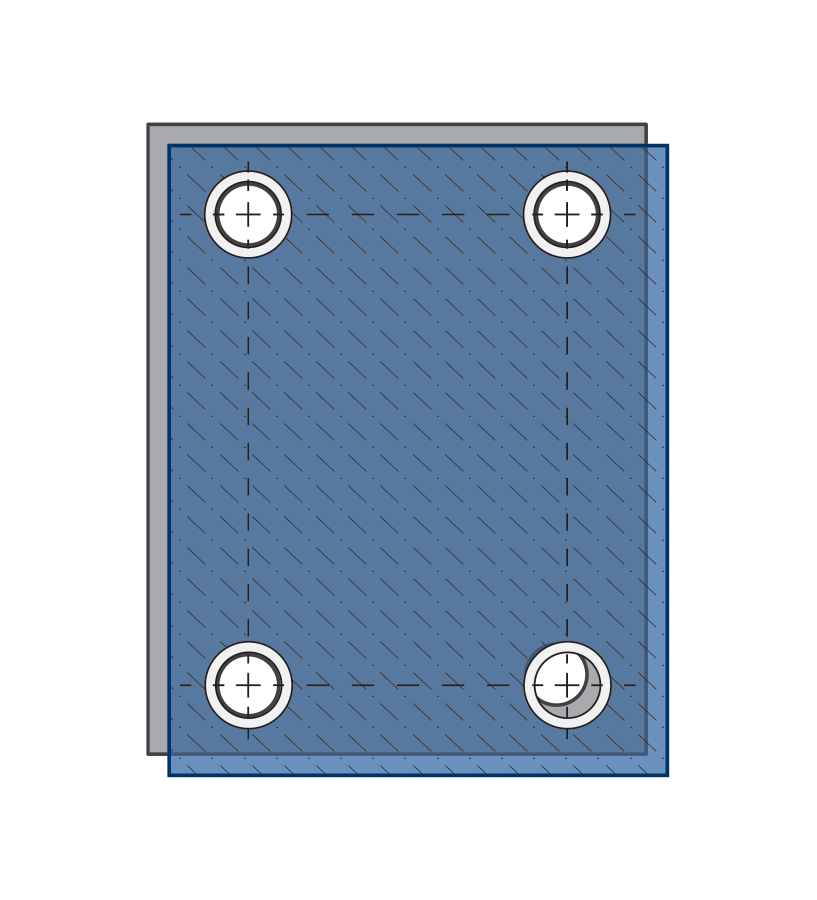

Existem (4) pontos de fixação em uma sequência retangular. Isso leva à possibilidade de desalinhamento ao longo dos eixos x e y (Figura 3). O projetista do produto optou por colocar um Limitador de Compressão Oval diagonalmente em um dos cantos (canto inferior direito) para compensar o potencial desalinhamento (Figura 4). Durante a montagem, os pontos de fixação com os (3) Limitadores de Compressão redondos podem ser fixados primeiro, depois qualquer desalinhamento entre o componente plástico e o componente de acoplamento será acomodado pelo Limitador de Compressão Oval no ponto de fixação final.

Dado o número de opções de Limitadores de Compressão disponíveis, recomenda-se consultar os engenheiros de aplicação da SPIROL, especializados em Limitadores de Compressão, para garantir a seleção correta para sua montagem específica. Com quase 80 anos de experiência em fixação e união, a SPIROL está pronta para apoiar seu próximo projeto!
