A Inflexibilidade de Pinos Elásticos com Fenda Pode Resultar em Danos

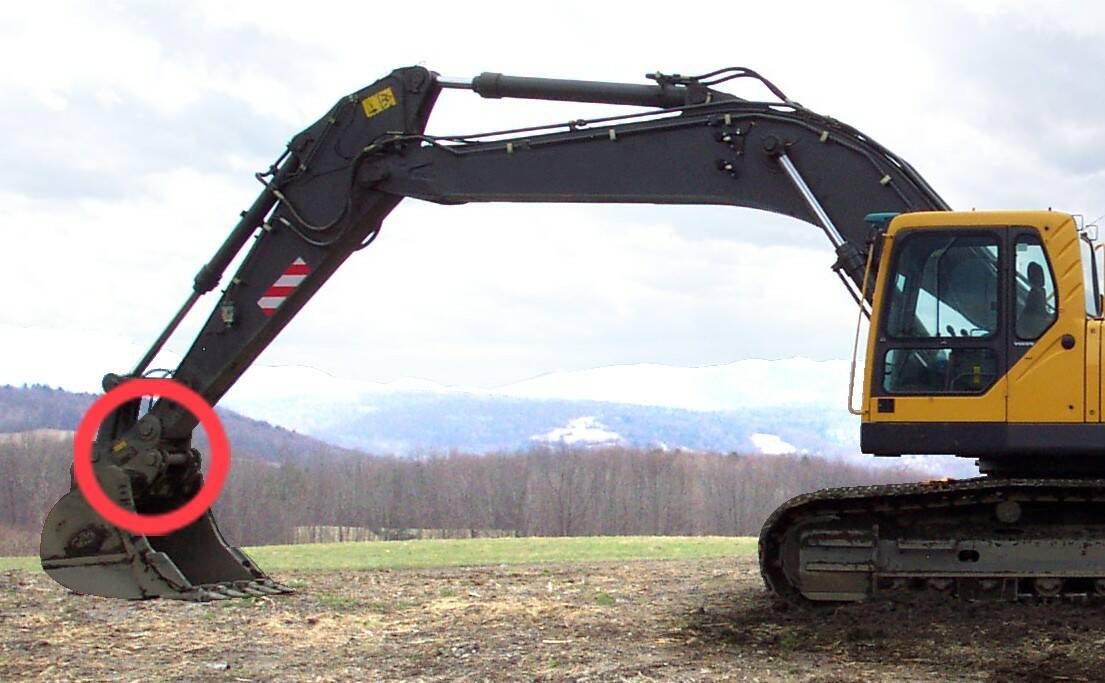

Os sistemas de engate rápido foram desenvolvidos para maximizar a produtividade no canteiro de obras, permitindo que as escavadeiras executem diversas tarefas; algumas vezes todas no mesmo dia. Os engates rápidos aumentam a versatilidade das escavadeiras, permitindo que a troca de acessórios para escavação, nivelamento Um segundo tipo de falha é causado pela rigidez do Pino com fenda após sua instalação. Quando o Pino com Fenda é instalado, a fenda se fecha e o pino pode acabar atuando como um cilindro rígido vazado. Esse cilindro se comporta de forma semelhante a um Pino Sólido. Como um membro sólido, as cargas de impacto são transmitidas para a parede do componente receptor; causando o alongamento do furo. A medida que o tamanho do furo aumenta, as cargas de impacto são intensificadas, e os danos se intensificam de forma acelerada, assim, o pino se rompe, cai do furo, ou ambos. A solução para esses problemas está no Pino Espiral da SPIROL. A medida que o Pino Espiral é instalado, a tensão é distribuída ao longo do fixador, não se concentrando ao longo de uma linha. O design do Pino Espiral também garante f lexibilidade após a instalação. O Pino Espiral é capaz de absorver as cargas de impactos sem causar danos ao material receptor ou ao pino. Além e compactação seja realizada em minutos. A confiabilidade e o desempenho dos engates é fundamental para a produtividade de um canteiro de obras. Quando um engate não atua devidamente, o tempo de sua consequente paralisação é extremamente custoso. A segurança dos canteiros de obras também depende do desempenho do engate. Se um engate for involuntariamente desengatado, a queda da peça acoplada pode causar sérios ferimentos.

Para tentar corrigir esse problema, o fabricante inseriu um segundo Pino com Fenda dentro do primeiro, em um processo chamado de Combinação de Pinos. Embora o resultado seja um pino mais rígido e resistente, há diversos problemas que geralmente ocorrem com essa configuração. Para um funcionamento adequado, é fundamental que as aberturas de cada Pino com fenda fiquem posicionadas a 180º uma da outra. Também é de suma importância que a junção do Pino com fenda interno se feche antes da junção do pino externo. Se o pino externo fechar primeiro, o pino interno não será capaz de oferecer qualquer resistência adicional. Mesmo quando o projeto é criado com sucesso, os pinos combinados exigem muito trabalho, ficando sujeitos ao erro humano durante a instalação. A elevada rigidez do pino combinado também pode causar danos ao furo, exatamente como um Pino Sólido. A principio, para esta aplicação, o Pino Combinado foi capaz de suportar mais ciclos, no entanto, originou o mesmo tipo de rachadura. As concentrações de tensão inerentes ao projeto do Pino com fenda continuaram a gerar falhas na seção oposta à fenda. O projeto mais dispendioso e inconveniente era apenas uma solução de curto prazo.

O fabricante de engates entrou em contato com a SPIROL para obter assistência. Uma equipe de Engenharia de Aplicações da SPIROL analisou o design do engate e as metas de desempenho do fabricante. Foi recomendado um Pino Espiral para cargas pesadas devido ao seu balanço ótimo de resistência e flexibilidade. O Pino Espiral para cargas pesadas é enrolado progressivamente com uma tira mais fina de material, mas sua seção transversal adicional proporciona mais resistência que o Pino com Fenda. Graças a esses fatores, o pino espiral é um componente resistente e com grande flexibilidade, suportando os impactos e proporcionando grande durabilidade à articulação. Não há um ponto único de concentração de tensão, e o tamanho do furo é preservado. O Pino Espiral proporcionou economias em termos de preço unitário, custo de montagem, e redução nos pedidos de recall. O pino também melhorou a segurança no local de trabalho.
