A Importância do Punção de Inserção para a Instalação de Pinos Elásticos Espirais

Ao instalar Pinos Elásticos Espirais, é de suma importância que a ferramenta de instalação, geralmente chamada de punção, seja suficientemente larga para cobrir toda a extremidade do Pino Espiral. O punção deve ser dimensionado de forma a pressionar todas as cinco faixas espirais simultaneamente ao longo de todo o processo de instalação. Do contrário, o pino se torna muito difícil - se não impossível - de instalar corretamente na unidade.

Se o punção for muito pequeno, as faixas espirais internas serão empurradas através do centro do pino criando um efeito "telescópico", empurrando para fora a extremidade oposta do Pino Espiral. Os clientes muitas vezes se referem a este fato como um pino desenrolando. É importante observar que quando utilizado o punção de inserção adequado, é impossível os pinos apresentarem efeito "telescópico" ou desenrolamento. As consequências de se pressionar apenas as faixas espirais internas são elevadas forças de inserção e, quando o punção é muito pequeno, o Pino Espiral não é capaz de se flexionar para assumir o diâmetro do furo, visto que o punção fica preso no diâmetro interno (DI) do pino.

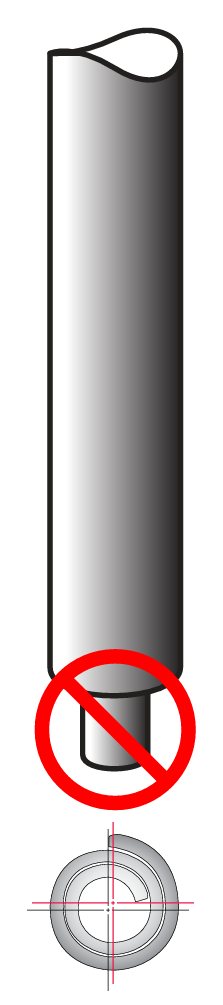

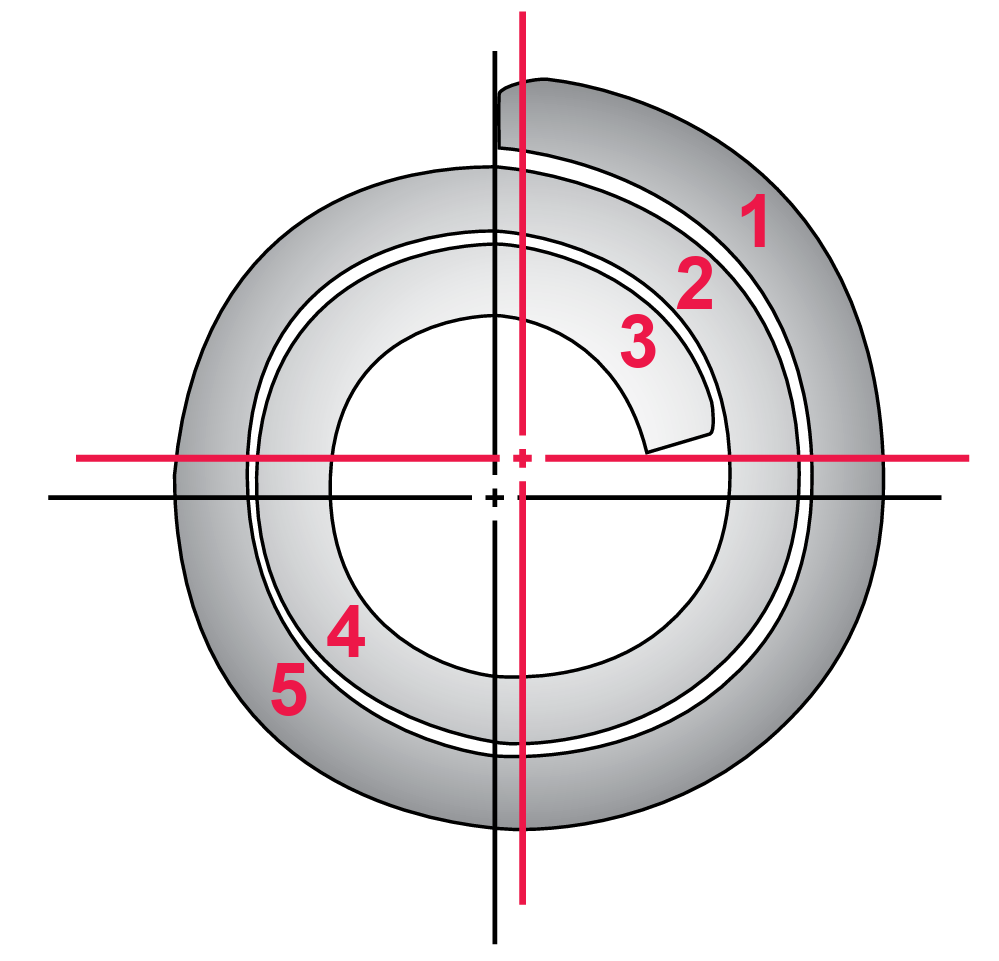

Eventualmente, uma empresa irá desenvolver um punção de inserção com uma extremidade escalonada destinada a encaixar-se no diâmetro interno do Pino Espiral, a fim de "ajudar a alinhar o pino com o furo" (Figura 1). Existem dois problemas com esta solução. O primeiro problema é que o centro do Pino Espiral não fica no centro do DI (Figura 2). Portanto, como resultado da adesão de um elemento no DI do pino, tanto o furo quanto o pino podem acabar danificados! O segundo problema é que a ponta da extremidade da ferramenta de instalação pode impedir o pino de se fechar quando inserido no furo. Isto pode aumentar significativamente as forças de inserção e, se a ponta for muito larga, impedir também a inserção completa do pino no furo. Em alguns casos, o punção pode quebrar e ficar preso no DI do pino, gerando paralisação na linha de montagem.

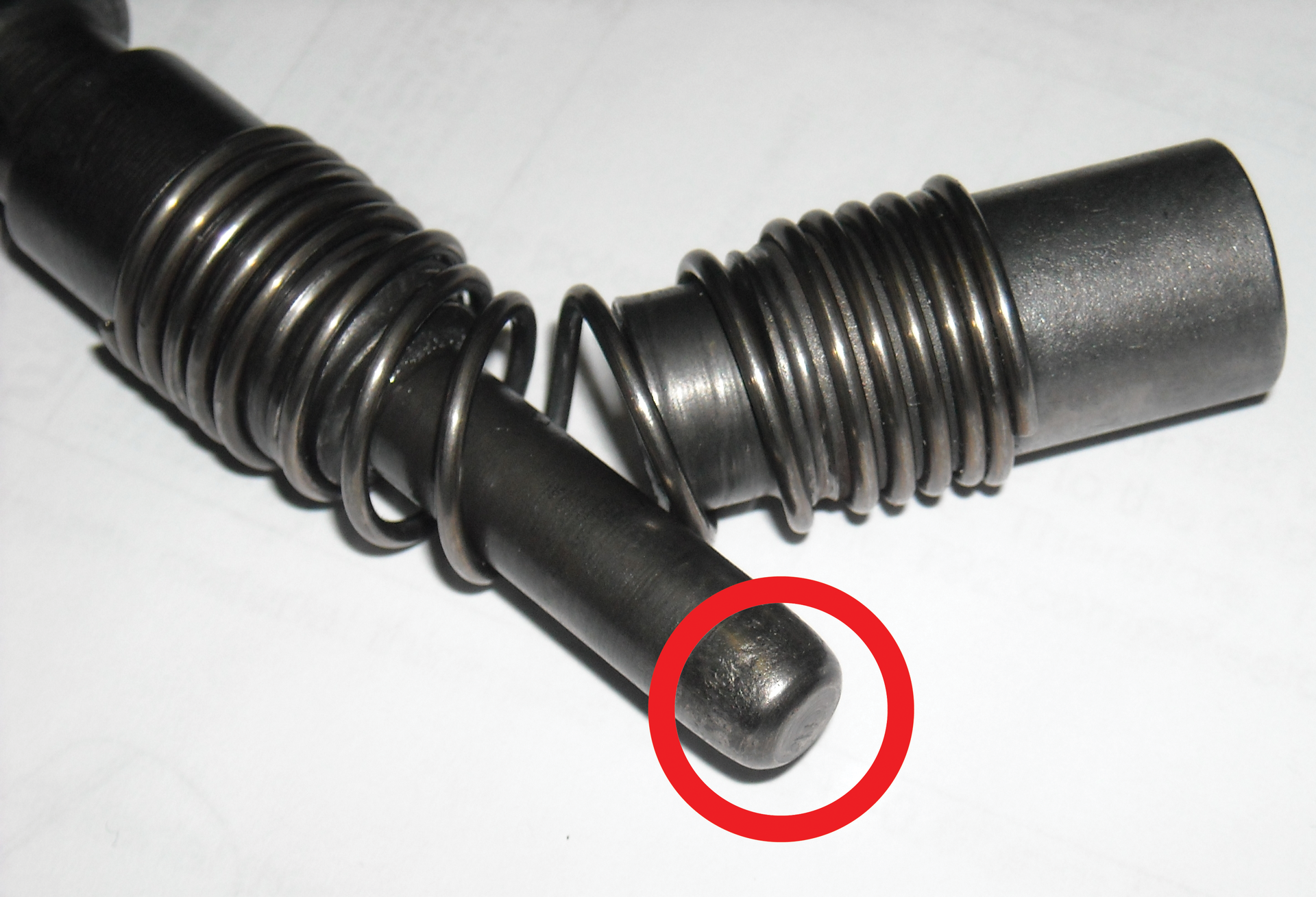

Outro problema comum é quando uma empresa continua a utilizar um punção de inserção já desgastado. Com o tempo, a extremidade do punção de inserção irá quebrar. Observe, na Figura 3, que a ponta da ferramenta, circulada em vermelho, está desgastada e as bordas estão suavizadas. Em algum momento, a ponta do punção ficará muito pequena e não irá mais cobrir toda a extremidade do Pino Espiral. Como descrito acima, o punção irá pressionar as faixas espirais internas do pino, gerando assim problemas de inserção.

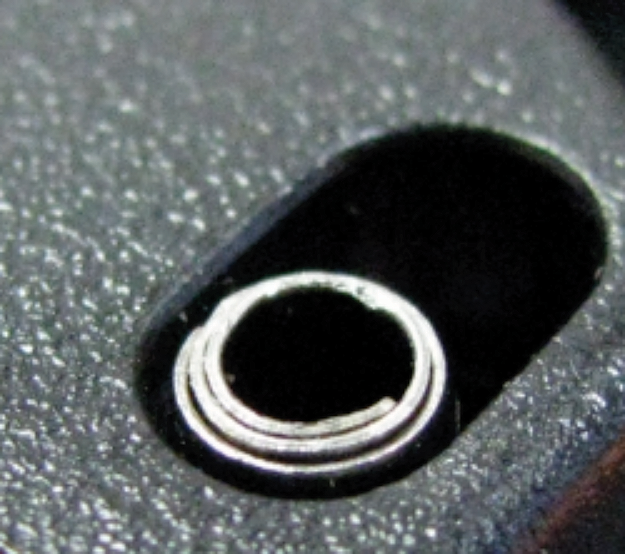

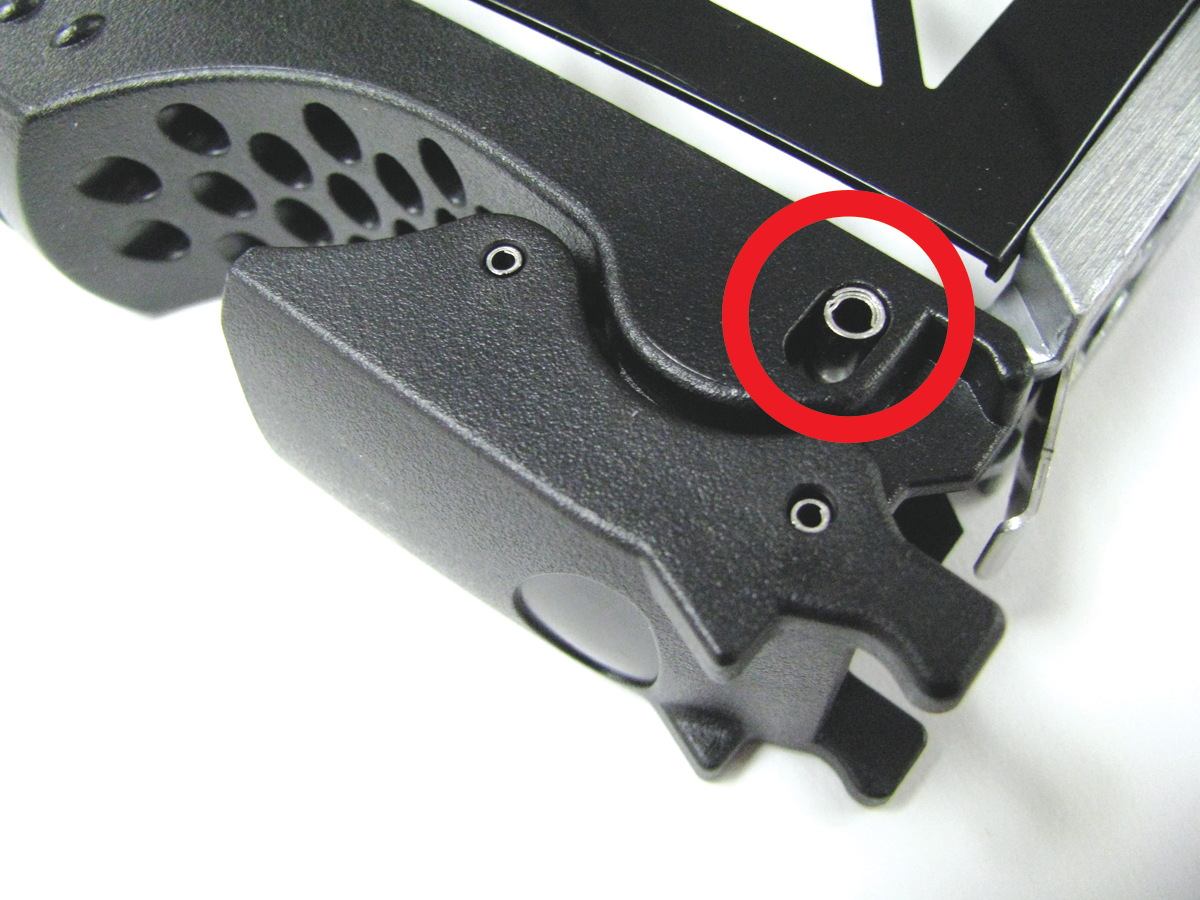

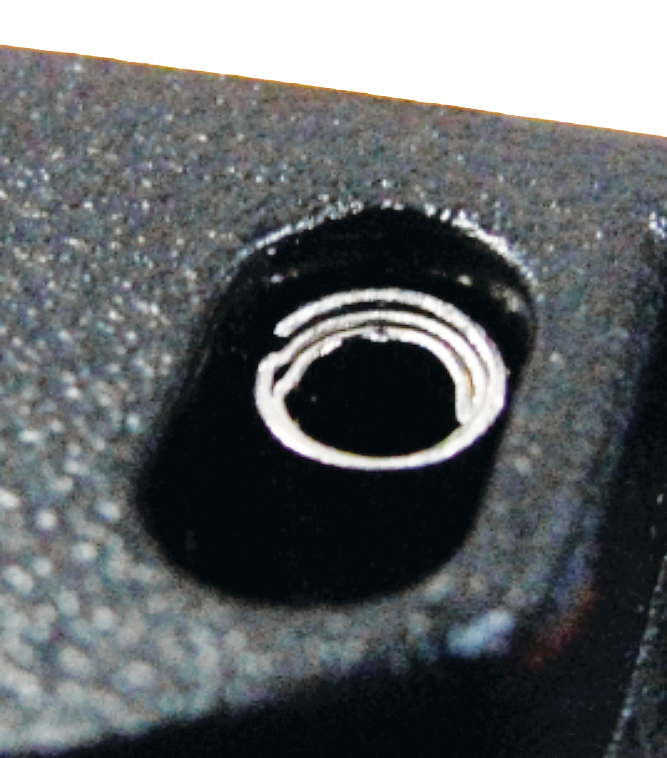

Abaixo há um exemplo do que aconteceu com um fabricante de clipes ejetores devido a ferramenta de instalação utilizada por seu subcontratado não ser suficientemente larga para cobrir toda a extremidade do Pino Espiral. Como resultado, a ferramenta de inserção (punção) acabou empurrando os espirais internos do Pino Espiral, fazendo com que o pino apresentasse o efeito "telescópico" ou desenrolasse. Isto aumentou drasticamente a força de inserção e, muitas vezes, o pino foi impedido de ser totalmente instalado na unidade.
