Pinos Trava

Pinos Press-N-Lok™

Os Pinos SPIROL Press-N-Lok™ foram projetados para garantir a união permanente entre dois componentes plásticos. As travas do pino são anguladas para trás, oposto à sua direção de instalação. Durante a instalação, o plástico irá preencher a área ao redor das travas, resultando em resistência máxima à força axial e proporcionando uma montagem segura e à prova de violação.

As vantagens dos pinos Press-N-Lok™ incluem:

Permanente / resistente à violação
Instalação simples e limpa
Leve e isento de chumbo
Resistente a corrosão
Tempo de montagem mais rápido e custos de equipamento de montagem mais baixos em comparação a utilização de parafusos e adesivos
Não aparente após a montagem final

Os Pinos SPIROL Press-N-Lok ™ são fabricados em alumínio leve, livre de chumbo e resistente à corrosão, e estão disponíveis em diâmetros que variam de 2 mm a 4 mm.

Suporte Complementar de Engenharia de Aplicação: O time de Engenharia SPIROL irá revisar os requisitos de desempenho de sua aplicação e trabalhar junto com sua equipe de desenvolvimento para recomendar a melhor solução de montagem com menor custo de manufatura.

Especificações Press-N-Lok™

OS PINOS PRESS-N-LOK™ SÃO INSTALADOS EM DUAS ETAPAS:

Etapa 1

Pressione o pino em uma das metades da peça de plástico.

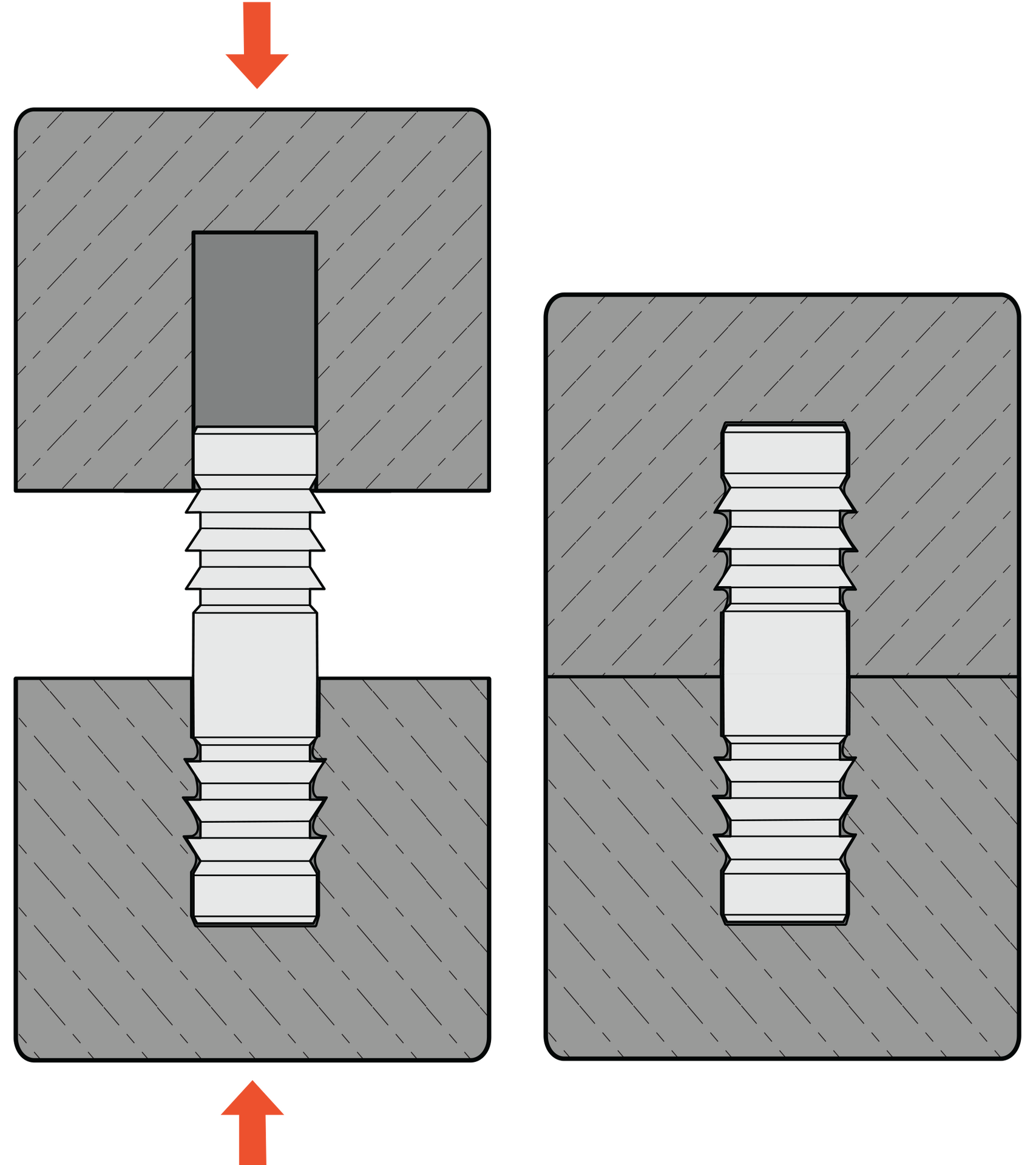

Etapa 2

Alinhe a outra metade da peça plástica com o pino trava e pressione-os para montar.

Vídeo de demonstração

Oferta Padrão

MATERIAL PADRÃO
A - Alumínio

ACABAMENTO PADRÃO
K - Liso

DADOS DIMENSIONAIS – MÉTRICO

Nº de peça SPIROL	2D/3D	Diâmetro nominal	Comprimento do pino "L" (±0,25)	Diâmetro piloto "P"		Diâmetro da trava "B"		Contagem das travas (por lado)	Comprimento do chanfro "C"	Tamanho de furo recomendado
Nº de peça SPIROL	2D/3D	Diâmetro nominal	Comprimento do pino "L" (±0,25)	Min.	Max.	Min.	Max.	Contagem das travas (por lado)	Min.	Min.	Max.
282672		2	8	1,90	2,00	2,25	2,40	2	0,15	2,00	2,10
288078		2	12	1,90	2,00	2,25	2,40	2	0,15	2,00	2,10
282673		2	16	1,90	2,00	2,25	2,40	2	0,15	2,00	2,10
282674		3	12	2,90	3,00	3,25	3,40	3	0,20	3,00	3,10
288320		3	18	2,90	3,00	3,25	3,40	3	0,20	3,00	3,10
282675		3	24	2,90	3,00	3,25	3,40	3	0,20	3,00	3,10
282676		4	16	3,90	4,00	4,25	4,40	4	0,30	4,00	4,10
288322		4	24	3,90	4,00	4,25	4,40	4	0,30	4,00	4,10
282677		4	32	3,90	4,00	4,25	4,40	4	0,30	4,00	4,10

• Outros comprimentos disponíveis mediante solicitação
• Disponível para pedido em aço inoxidável (austenítico/níquel)

Opções adicionais de Pinos Sólidos

Pinos Guia / Pinos de Alinhamento

Pinos Sólidos Recartilhados

Pinos Trava

Pino Sólido de Aplicação Específica

Opções Adicionais de Pinos Sólidos

Tecnologia de Instalação de Pinos

Histórias de Aplicações de Sucesso

Pino de Retenção no Carregadores de Veículos Elétricos

Desafio do Cliente

Um fabricante do conector de carregamento de veículos elétricos vinha experimentando altas taxas de falha durante o processo de montagem, pois os parafusos danificavam o local de instalação no plástico. Eles queriam substituir os parafusos por elementos de fixação permanentes e que fossem resistentes à violação e de fácil montagem e baixo custo.

Solução SPIROL

Os Engenheiros de Aplicação da SPIROL recomendaram substituir os parafusos por um inovador elemento de fixação, o Pino Press-N-Lok ™ que foi projetado especificamente como pinos de retenção para este tipo de montagem entre duas partes de plástico.
Os Pinos Press-N-Lok ™ têm farpas que fornecem alta retenção em plásticos. Conforme os pinos são pressionados no plástico, as farpas deslocam o material plástico e se acomodam. Após a instalação, o plástico se molda entre as farpas para travar os pinos no lugar.
O tempo de montagem dos Pinos Press-N-Lok ™ é muito mais rápido e os custos do equipamento de montagem foram menores em comparação com os para parafusos usados anteriormente.
Os Pinos Press-N-Lok ™ da SPIROL simplificaram o processo de montagem e eliminaram eventos de refugo associados à instalação dos parafusos.
