PolskaPinos Elásticos

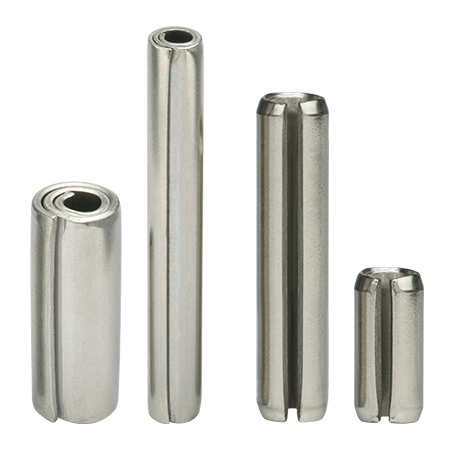

A SPIROL oferece dois tipos de Pinos Elásticos: Pinos Elásticos Espirais e Pinos Elásticos com Fenda.
A SPIROL inventou o Pino Elástico Espiral e sua tecnologia de produção em 1948. Desde então, o Pino Espiral provou ser o Pino Elástico mais versátil do mercado. Facilmente reconhecido por sua seção transversal de 2 1/4 de voltas, os Pinos Espirais são retidos pela tensão radial que é gerada quando instalados no furo, sendo os únicos pinos com força e flexibilidade uniformes após a instalação. Mais do que fixadores, os Pinos Espirais SPIROL são elementos de absorção de choque que são componentes ativos e integrais de uma montagem. Os Pinos Espirais estão disponíveis em três diferentes cargas: Leve, Padrão e Pesado, para permitir que o projetista selecione a combinação perfeita entre Força e Flexibilidade, fornecidos em diferentes diâmetros para acomodar as mais diversas aplicações. Os Pinos Espirais SPIROL geralmente oferecem o menor custo de instalação na maioria das aplicações.
Os Pinos Elásticos são componentes de uso geral comumente usados em várias aplicações de fixação. Às vezes chamados de Pinos Ranhurados, Pinos De Tensão, Pino C ou simplesmente Pinos Elásticos, os Pinos Elásticos são tubos ocos sem cabeça com uma fenda longitudinal em todo o comprimento com extremidades chanfradas ou redondas para facilitar a instalação. Os Pinos Elásticos são produzidos com um diâmetro externo controlado ligeiramente maior do que os furos nos quais serão instalados. As concentrações de carga estão localizadas na área oposta à fenda conforme as duas metades do pino se comprimem durante a instalação. Depois de instalado, o pino aplica uma tensão radial contínua nas laterais da parede do furo. Essa flexibilidade permite que os Pinos Elásticos acomodem em furos com tolerâncias mais amplas do que Pinos Sólidos, o que resulta na redução dos custos de fabricação do componente.
Se houver necessidade de equipamento de instalação, a SPIROL disponibiliza uma linha padrão completa de Equipamentos de Instalação de Pinos, desde sistemas manuais até módulos totalmente automáticos, com ou sem berço de fixação, para suportar aplicações com Pinos Espirais.
Tipos de Pinos Elásticos
Pinos Elásticos Espirais
Os Pinos Espirais são comumente usados como pinos de dobradiça e pivôs, para localização e alinhamento, fixação de uma engrenagem a um eixo e para prender dois ou mais componentes juntos.
A SPIROL oferece Pinos Elásticos Espirais em três níveis de resistência diferentes: leve, padrão e pesada, para atender à resistência e flexibilidade necessárias para cada aplicação. Um pino muito resistente para a força aplicada não flexiona e pode causar danos ao furo. Um pino muito flexível pode se desgastar prematuramente na aplicação. O Pino Espiral com a combinação ideal de resistência, flexibilidade e diâmetro resultará em uma vida útil prolongada de uma montagem. De modo geral, os Pinos Espirais de carga leve são usados em plástico e outros materiais leves, frágeis ou finos, os Pinos Espirais de carga padrão são usados em aço e materiais hospedeiros não ferrosos, e os Pinos Elásticos Espirais de carga pesada são usados em materiais endurecidos onde o espaço impede o uso de um pino de carga padrão de alto diâmetro.
A SPIROL também oferece uma seleção de Pinos Espirais desenvolvidos para requisitos específicos de aplicações comuns, como estojos de cosméticos, chave canivete, encosto de cabeça, transmissões mecânicas, Sistemas de travamento de placas, e clipe de injeção. Se um dos Pinos Espirais padrão da SPIROL não atender às suas necessidades, nossos engenheiros de aplicação atuarão em parceria com sua equipe para desenvolver uma solução customizada conforme suas necessidades.
Pinos Elásticos com Fenda
A oferta de Pinos Elásticos da SPIROL consiste em 1) Pinos Elásticos Métricos Padrão SPIROL 2) Pinos Elásticos Imperiais Padrão SPIROL e 3) Pinos Elásticos padrão ISO 8752. Embora a SPIROL fabrique Pinos Elásticos ISO 8752, os Pinos Elásticos Padrão SPIROL têm uma largura da fenda mais estreita do que a espessura da parede e, portanto, não se encaixam nem se interligam. Essa característica, combinada com um diâmetro externo (pré-instalado) menor, resulta em várias vantagens para os Pinos Elásticos Padrão SPIROL em comparação com os Pinos ISO 8752, incluindo menor força de inserção, maior vida útil e ausência de intertravamento.
Don’t See What You’re Looking For? Não encontrou o que procura?
Precisa de ajuda para escolher a solução de fixação mais adequada para sua aplicação? Os engenheiros especialistas da SPIROL analisarão seus requisitos específicos e recomendarão o pino com o melhor custo-benefício para atender às suas necessidades técnicas e comerciais. Conte Conosco!
Estudos de Caso de Sucesso
Pino de Retenção em Válvula de Controle Hidráulica / Válvula Solenóide
DESAFIO DO CLIENTE:
Um fabricante de válvulas de controle hidráulicas, solicitou o suporte da Engenharia de Aplicação da SPIROL para recomendar um pino para reter uma esfera de retenção dentro de um conjunto da válvula e que é sujeito a cargas e choques longitudinais.
SOLUÇÃO SPIROL:
- A Engenharia de Aplicação da SPIROL recomendou que um pino espiral fosse instalado perpendicularmente à esfera de retenção para evitar que a esfera se soltesse.
- As características únicas do Pino Espiral forneceram a flexibilidade necessária para absorver as cargas de choque, e também garantir força suficiente para suportar os exforços gerados pela ação da válvula.
- O Pino Espiral da SPIROL atendeu a todos os critérios de desempenho exigidos pelo cliente e resultou em economia de componentes e custos de fabricação em comparação ao método de fixação mais tradicional (e caro).
- Além de recomendar o pino de retenção mais econômico, a equipe de Engenharia de Aplicação da SPIROL também recomendou o dimensional dos diâmetros e comprimentos dos furos, tipo de material e acabamento apropriados para garantir que o conjunto funcionasse corretamente.
Pino de Retenção aplicado Montagem de Treliças e Iluminação de Palco
DESAFIO DO CLIENTE:
Um fabricante de sistemas de treliça usados para iluminação de palco e assentos de estádio contatou a SPIROL, para ajudar a selecionar um elemento de fixação adequado para travar os tubos de alumínio extrudado nos acopladores. Os pinos de fixação muitas vezes ficava sujeito a choques, vibrações e a montagem tinha requisitos de alta resistência.
SOLUÇÃO SPIROL:
- A Engenharia de Aplicação da SPIROL recomendou a utilização de Pino Espiral de aço inoxidável 420 por sua combinação de força superior e resistência à corrosão.
- Como os Pinos Espirais mantém a sua flexibilidade mesmo após a instalação, eles absorvem a carga dinâmica e protegem a integridade do furo para garantir a retenção dentro do conjunto de treliça.
- Pinos Espirais não precisam ser orientados para resistência como outros Pinos Mola, então a direção das altas cargas é irrelevante.
- Pinos Espirais podem ser removidos do furo sem danificar o conjunto. O mesmo pino pode ser reaproveitado no mesmo furo. Isso permite que a treliça seja montada e desmontada para uso em locais diferentes.
- A implementação do pino espiral recomendado da SPIROL atendeu a todos os requisitos de desempenho do fabricante e garantiu a integridade contínua da montagem da treliça.
Tecnologia de Instalação de Pinos
Além de uma linha abrangente de componentes projetados para fixação e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos garantindo montagens econômicas e de alta qualidade para os seus produtos. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automáticas com controle estatístico de processos e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem do seu produto
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
